Jak zbudować Drona #5 – GEPRC, FXT, Crossfire / 4K

Witajcie Rodacy, dzisiaj zbudujemy sobie kolejneg drona wyscigowego tym razem głownie z częsci marki GEPRC, ale i nie tylko. Zostancie ze mną.

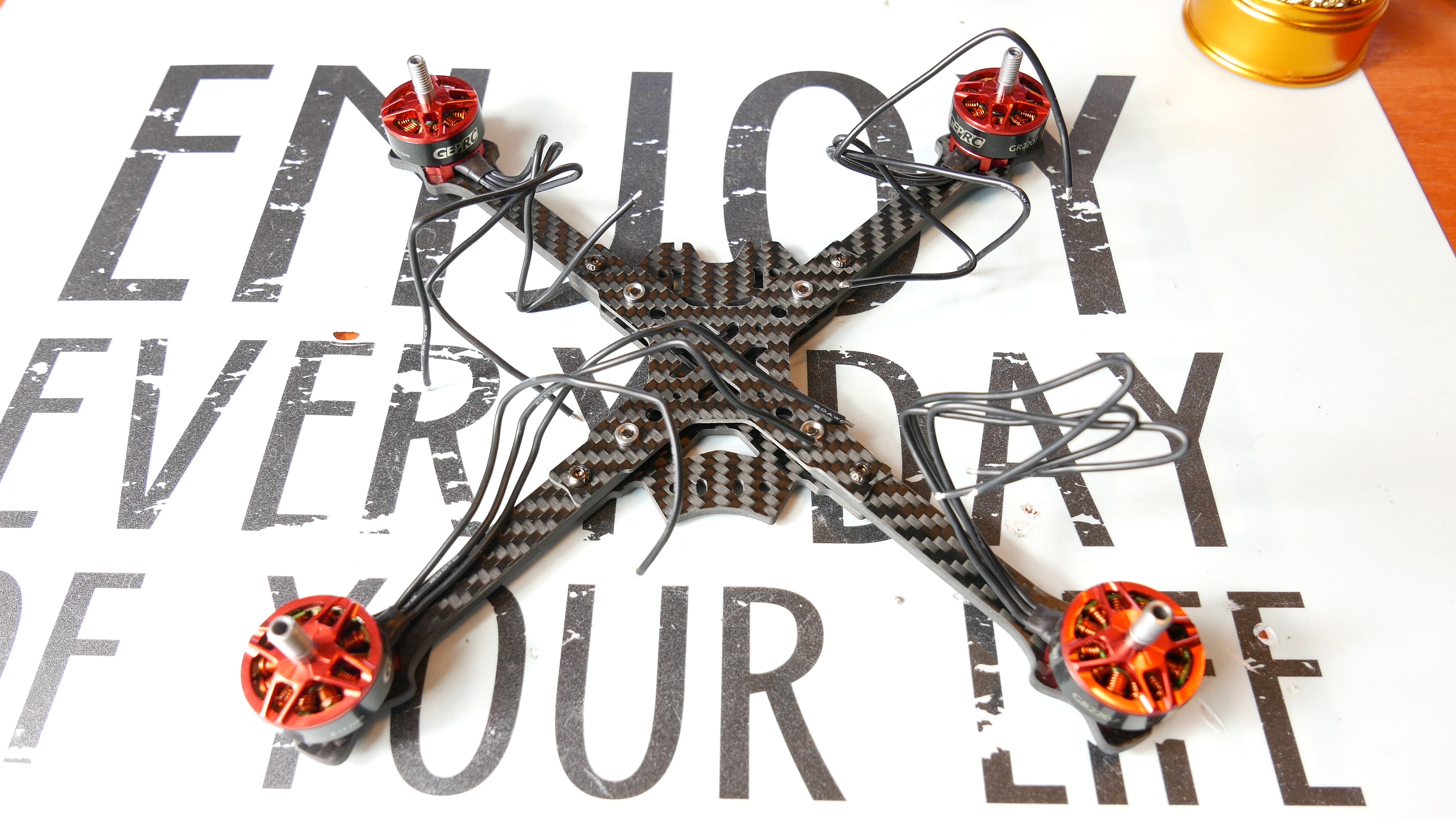

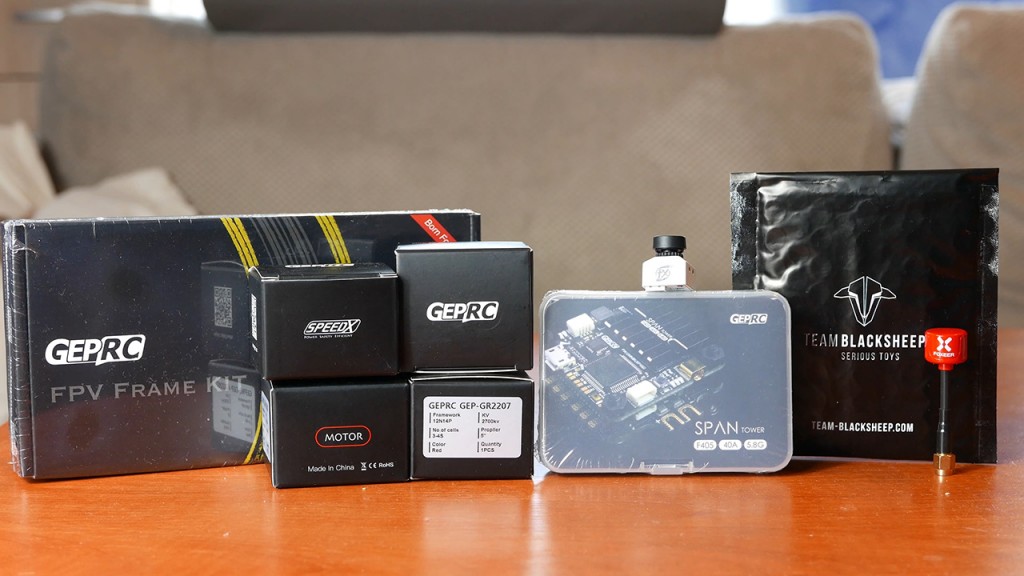

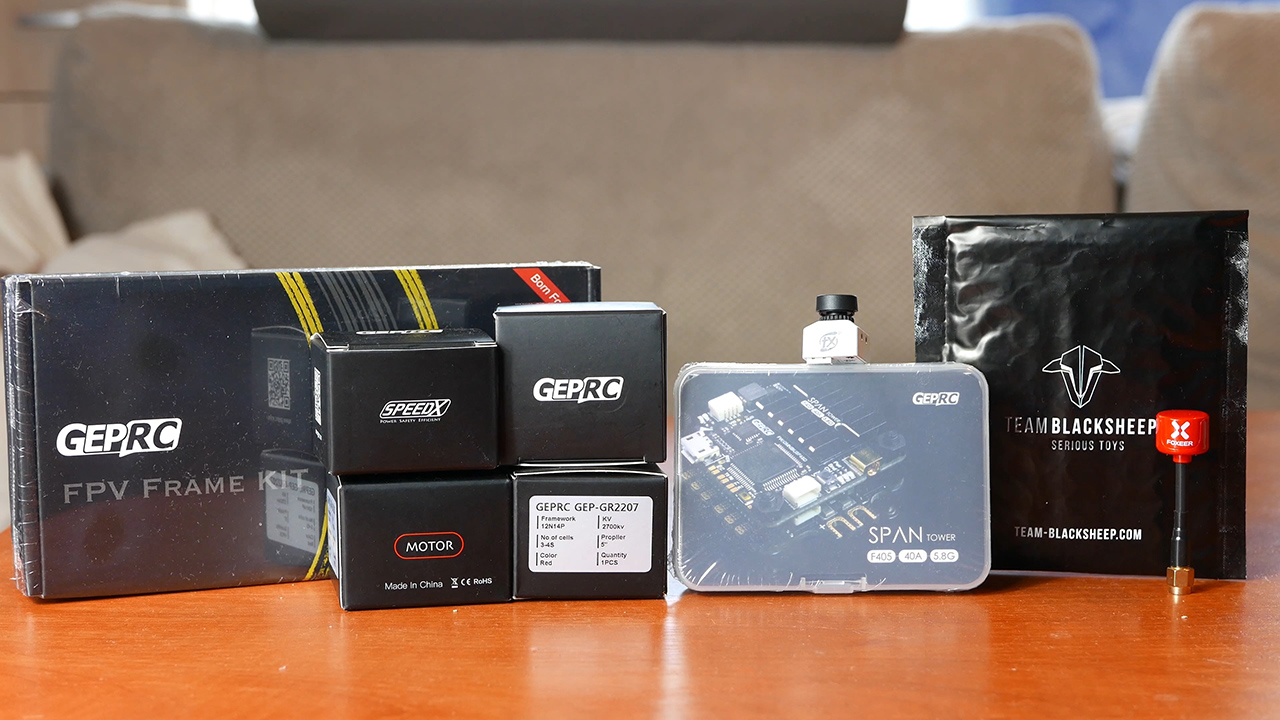

Zaczynamy od poczatku, czyli rama to najnowsza na dzien dzisiejszy OX-X5 Pika, 220mm czyli idealny rozmiar to 5 calowych smiegiel. Opowiem jednak o niej nieco pozniej jak juz calość zloze i bede wiedzial wiecej o jej plusach i minusach. Silniki natomiast to GR2207 o ogromnej mocy 2700KV, wiec responsywnosc powinna byc z nami. Tutaj jednak nie bede oszukiwal ale caly build miał byc do long ranga czyli dalekich lotów z Crosfajerem, ale chinczyk zamiast motorków 1900KV na ktorych czas lotu powinien byc znaczaco wiekszy – dal mocniejsze, ale to nic. Jak widzicie ja juz Bottom Plate zlozylem jak i silniki przymocowałem do ramy, tutaj od razu moge wam powiedzieć ze jakosc wykonania X5 Pika jest na prawde dobry, a sama rama jest na prawde mocna.

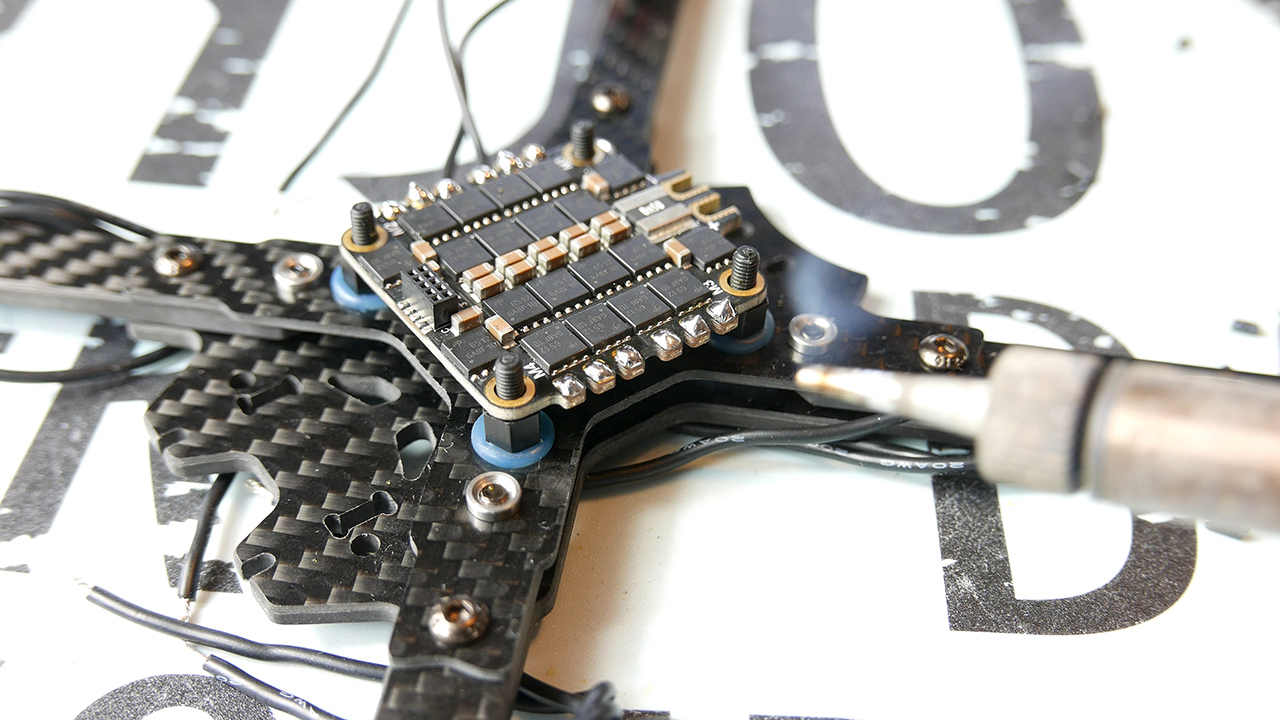

Teraz czas na elektronike, tutaj moj wybór padł na SPAN F4 Tower, jest tutaj wszystko to czego potrzebuje czyli dwie plytki, jedna to ESC a na drugiej mamy kontroler lotu z prockiem F4 wraz z VTX’em o mocy do 600mw. W srodku tego pudelka znajdziemy wszystko, czyli kabel z XT60, sa oczywiscie dobre silikonowe kable z koncówkami JST bo wiekszosc rzeczy jak kamera czy odbiornik trzeba przez nie polaczyc, a nie lutowaniem do płytki. Dostajemy kondensator Rubicon 35v 220uf, ja jak poczatkowo ich nie stosowalem to teraz zdecydowanie wole przylutowac taki, bo oczyszcza on zarowno obraz w goglach ale i usuwa niektore spiecia co przy wysokim KV silników jest bardzo proste do uzyskania. Ostatnimy rzeczami z pudelka to kabel MMCX + mała antenka. Dobra ja zabieram sie do lutowania padów w ESC dla silników i jak w kazdymm filmie przypomne ze nie jestem mistrzem lutowania, ale na pewno dla tego hobby moje umiejetnosci sa wystarczalne. Te regle 4w1 udzwigną maksymalnie Dshoot600 i obsluguja Blheli tak wiec nie sa najnowsze protokoły, ale bralem tą wieze glownie pod long range gdzie nie potrzeba najnowszych udogodnien. Mimo wszystko oczywiscie nadal wydaje mi sie ze to przy dobrych ustawieniach mozna z tego wykrzesac swietnie latajacego koptera.

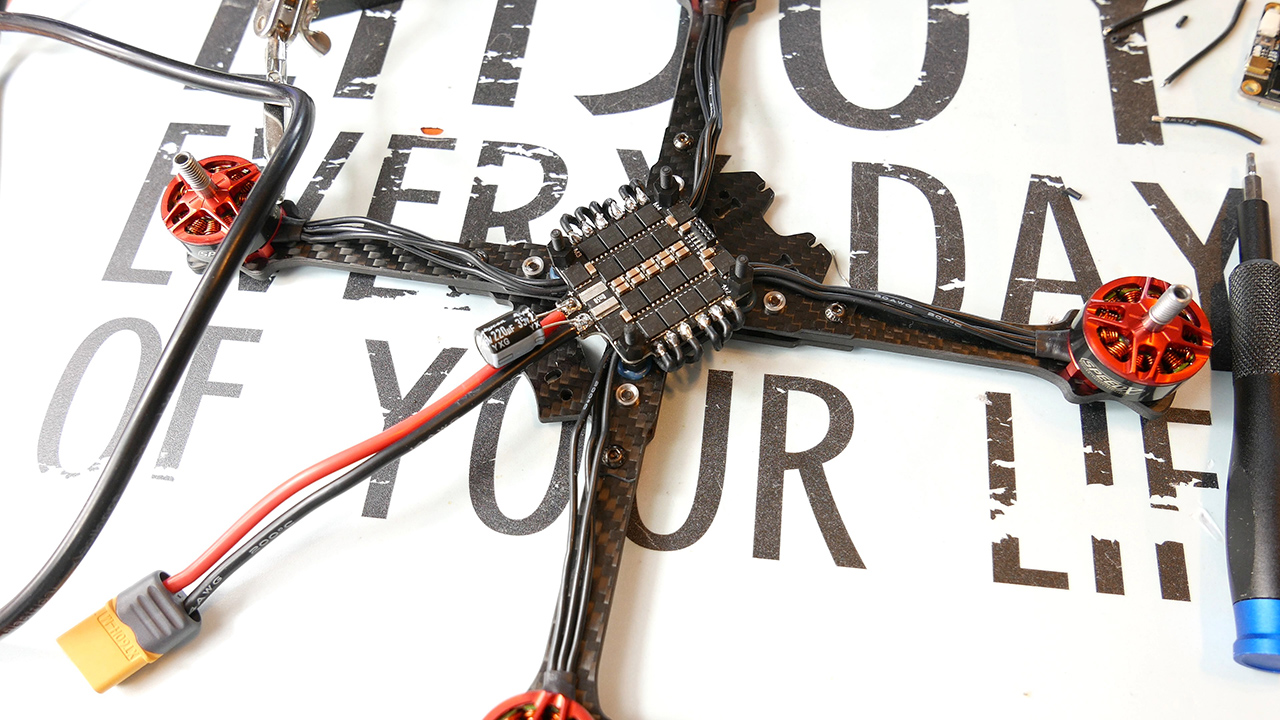

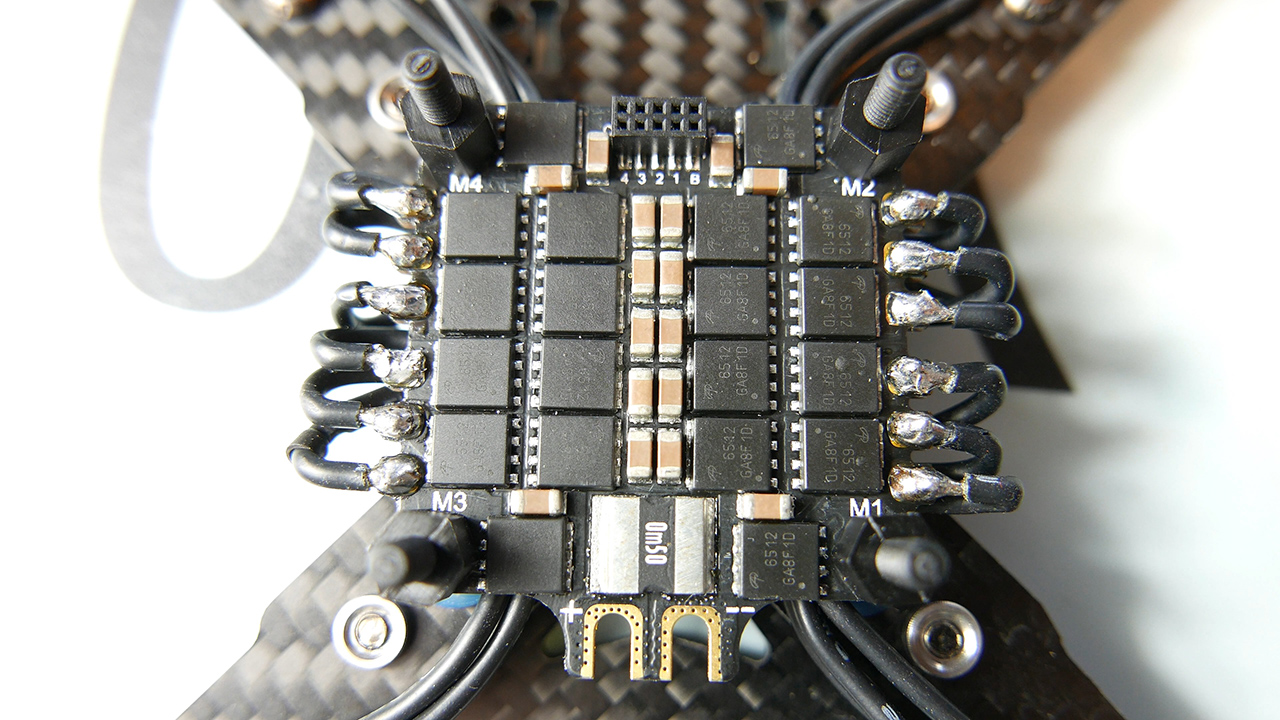

W porzadku pady przygotowane, teraz te 12centymetrowe kable od silnikow wymagaja przyciecia, ja je juz ucialem, koncówki poskrecalem teraz troche cyny trzeba na nie nalozyc i mozna je laczyc z ESC. Ja oczywiscie pokaze wam jak tylko jeden silnik lutuje by nie przedluzac materiału, tutaj oczywscie pamietajcie ze to powinna byc szybka akcja – przykladacie kabel do esc, garaca lutownica przetapiacie i po 3sekundach wszystko powinno byc juz gotowe. No dobra, tak to teraz z bliska wyglada, ja przygladam sie dokladnie czy luty nie dotykaja do siebie by nie bylo zadnych zwarc, jednak wszystko jest okej a samo wykonanie rowniez jest bardzo w porzadku. Z wiekszej odleglosci wyglada to tak i juz widze ze to powinien byc czysty i ładny build. Dobra ostatnia rzecza przy tym ESC to głowny kabel pradowy z XT60 tutaj nie zalujcie nigdy cyny i porzadnie go zatopcie bo on bedzie narazony na najwiekszy stres podczas upadków, a ostatnia rzecza jaka checie to odczepienie jednego z tych przewodów. Ja jak wspomnialem pokusilem sie jeszcze na dodanie kondensatora.

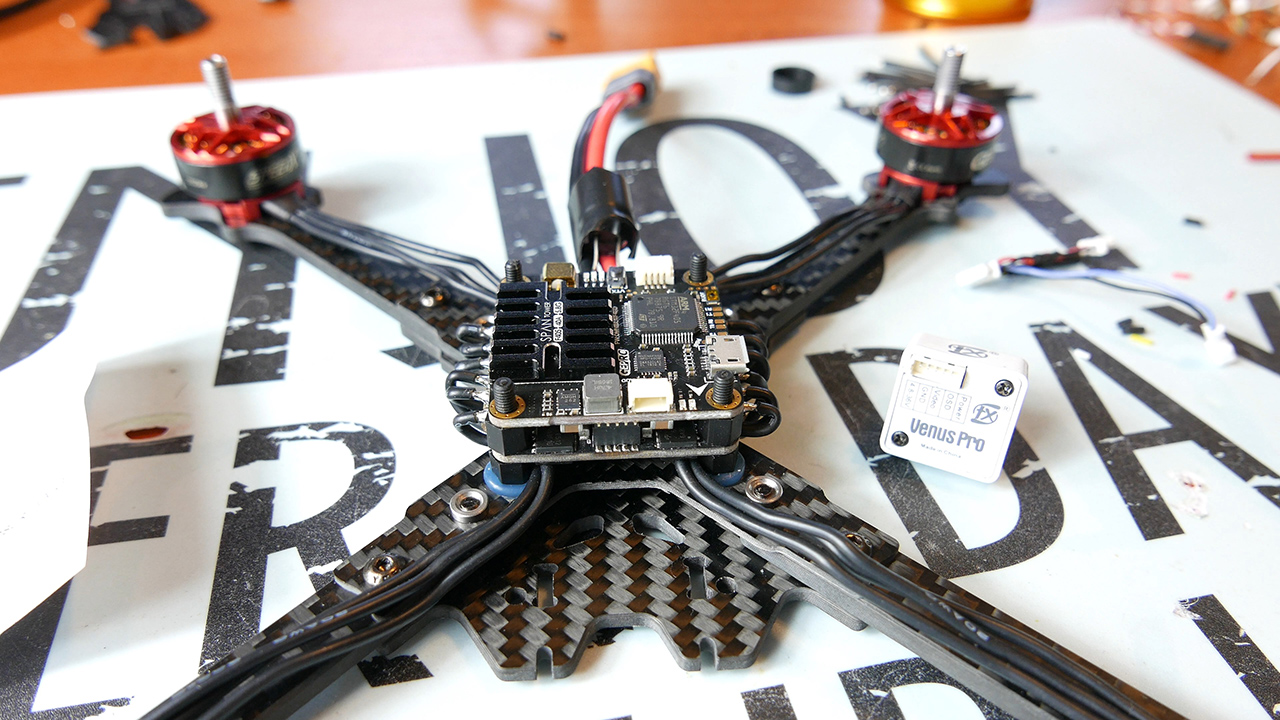

Teraz najgorsza czesc no przynajmniej dla mnie, bo FC nie posiada padów a calosc trzeba lutowac z kablami JST ktore pokazywalem wam na poczatku, teraz widzicie jak lacze orygianly kabel od kamery do kabla ktore mialemw zestawie z Towerem. Pocieszajace jest jednak to ze to juz prawie koniec calej roboty przy budowie. Okej, jak byliscie spostrzegawczy to w ESC wypatrzyliscie miejsce na piny i jak sie domyslacie FC posiada nozki i w taki sposob te dwie plytki laczymy. Bardzo prosty i elegancki sposob zero kabli, a nasz kopter bedzie wygladal na prawde dobrze.Okej, ostatnia rzecz to wspomniana wczesniej kamera, ja wybralem FXT Venus Pro. Rozdzielczosc 800TVL, mozliwosc zmiany proporcji z 16:9 albo 4:3, do wyboru Ntsc czy Pal i mozliwosc dostosowania parametrow wyswietlania to kilka z najwazniejszych jej cech. Pozniej zobaczymy jaki obraz generuje, ale ogolnie jest to bardzo zblizona jakosc do Foxeera bo z tego co mi sie wydaje kamerke wyprodukowala ta sama fabryka wiec nie powinnismy sie martwic tym aspektem.

W porzadku, ja podlaczylem atenke i po raz pierwszy podlaczylem tez liposa – jak widzicie nic nie wybuchlo obraz w goglach jest tak wiec cieszymy sie jak dzieci. Nie zostalo mi nic innego jak zlozyc cala konstrukcje i zobaczymy jak to finalnie wyglada. No i tutaj pojawil sie pierwszy maly problem bo jeden slupek z opakowania OX-X5 Pika jest o pare milimetrow krotszy niz 3 pozostale, ja nie mam takiego slupka zapasowego o takich rozmarach wiec bede musial zastosowac w jednym rogu jakas podkladke. Nic wielkiego – ale o tym wypada powiedziec. Wyszla tez kolejna sprawa, bowiem ta klatka na kamere w ramie jest doslownie o 1mm za krotka, albo moja kamera o 1mm za dluga bowiem jak widzicie nie moge jej wsunac do konca a co za tym idzie przymocowac jej na 4 sruby. Oczywiscie na dwoch srobkach bedzie i tak bardzo dobrze sie trzymac, ale pamietajcie przy zakupie tej ramy by zmierzyc dlugosc swojej kamery by nie byla za dluga bo wtedy bedziecie mieli maly klopot z jej instalacją w ramie.

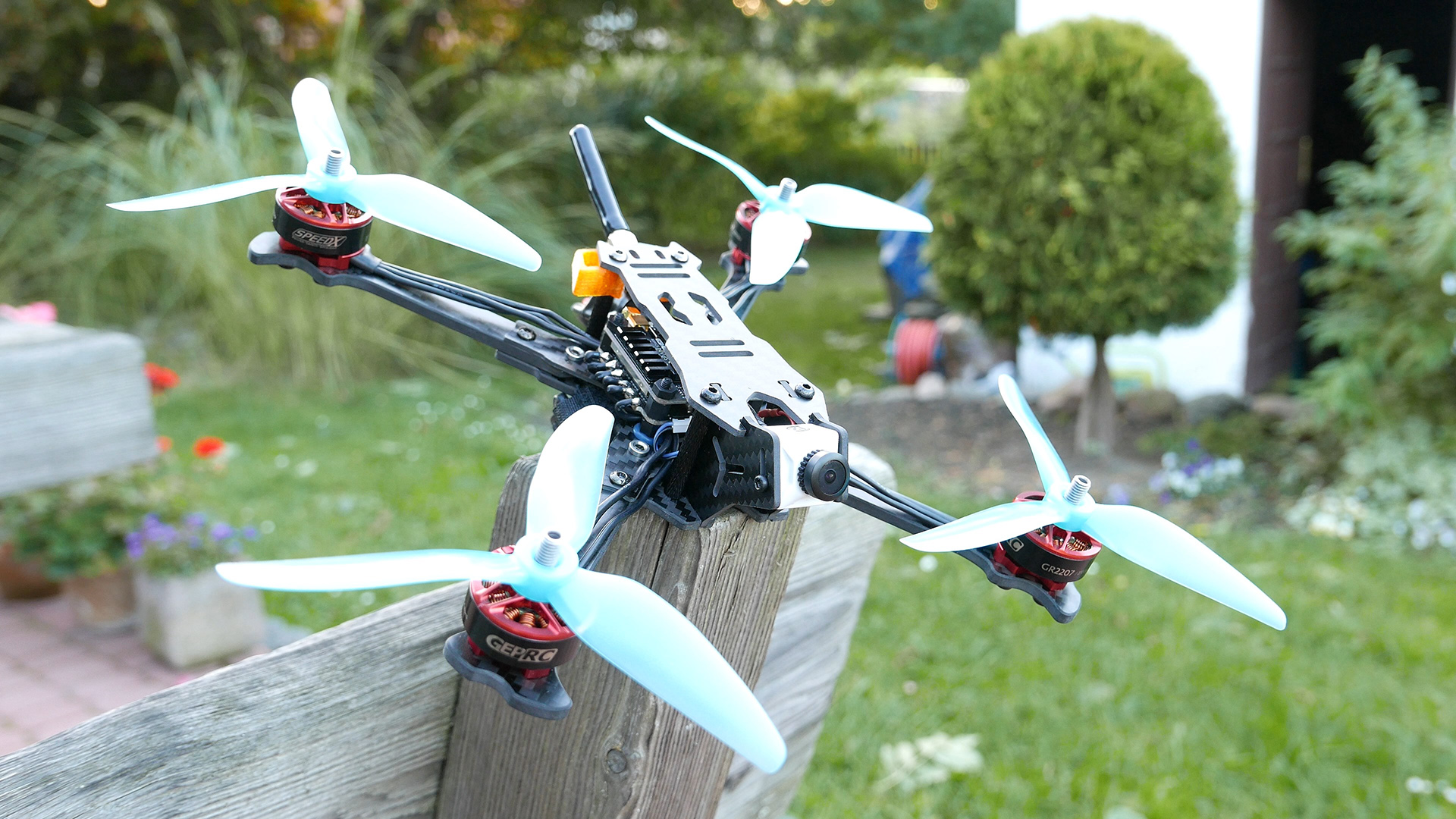

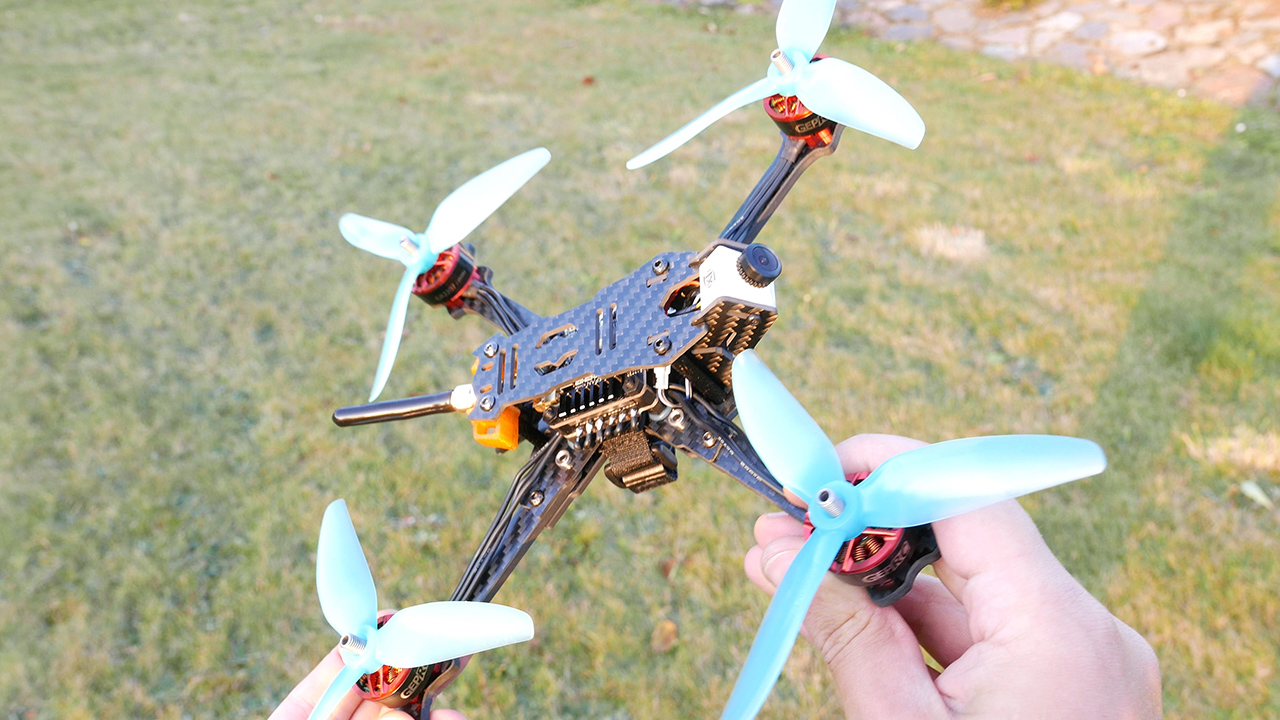

Ogolnie jestem bardzo zadowolony z tego jak calosc wyglada, kable sa ograniczone do minimum a rama wyglada oblednie, na pewno jest to jeden z najladniejszych quadów jakie zbudowalem. Nie zostaje mi nic innego jak przetesowac calosc w powietrzu. Wgralem oczywiscie najnowszego betaflighta 3.5.1 poustawialem pod siebie i musze wam powiedziec ze lata te dronidlo na prawde dobrze. Zapas mocy jest na prawde spory, moje lipo nie sa juz najnosze a mimo wszystko czuc jak jak to sie szybko rozpedza. Obraz jaki mam w goglach rowniez nie jest zly, tzn. jezeli chodzi o jakosc ktora generuje FXT Venus pro w zupelnosci mi wystarcza. Teraz akurat mamy najgorszy okres do latania bo na drzewach nie ma juz lisci a takie pojedyncze galezie to sa zabojcze, a mimo wszystko mozna je zobaczyc w goglach. Kilka liń z esc jest widocznych, ale jak dla mnie sa one akceptowalne z ktorymi mozna spokojnie latac. Bardzo dobrze rowniez sprawdza sie sama rama, uderzylem bowiem nią w taką kępke trawy z piaskiem i przez 5min przygladalem sie calemu dronikowi i nie znalazlem nawet ryski, jedynie prawe przednie smiglo zostalo calkowicie wgniecione wiec domniemam ze to ono caly impet przyjelo. Jezeli macie jakies pytania odnosnie tego drona walcie w komentarzach.

Rama OX-X5 Pika – https://geprc.com/products/multirotors/gep-ox/
Span f4 Tower – https://geprc.com/products/electronics/span-f4-tower/
GR2207 2700KV – https://geprc.com/products/motors/gep-gr2207/
FXT Venus pro – http://www.szfxt.com/fxt-t82-venus-pro-camera-800tvl-mini-camera-with-osd_p0035.html
Smigła: HQ V1S 5x5x3
Gogle: Skyzone SKY03
Crossfire Micro + Nano RX SE
