dron Filmowy FPV – CinematiX / Mamba F722 / HGLRC Forward VTX Mini / Caddx

Witajcie Rodacy. Zastanawialiscie sie kiedys jakie takie ujecia został zrobione, albo coś takiego? Wyglada super płynnie a przede wszystkim bardzo blisko różynch obiektów. Do tego typu lotów potrzeba małego, mocnego drona i takiego tym razem zrobimy.

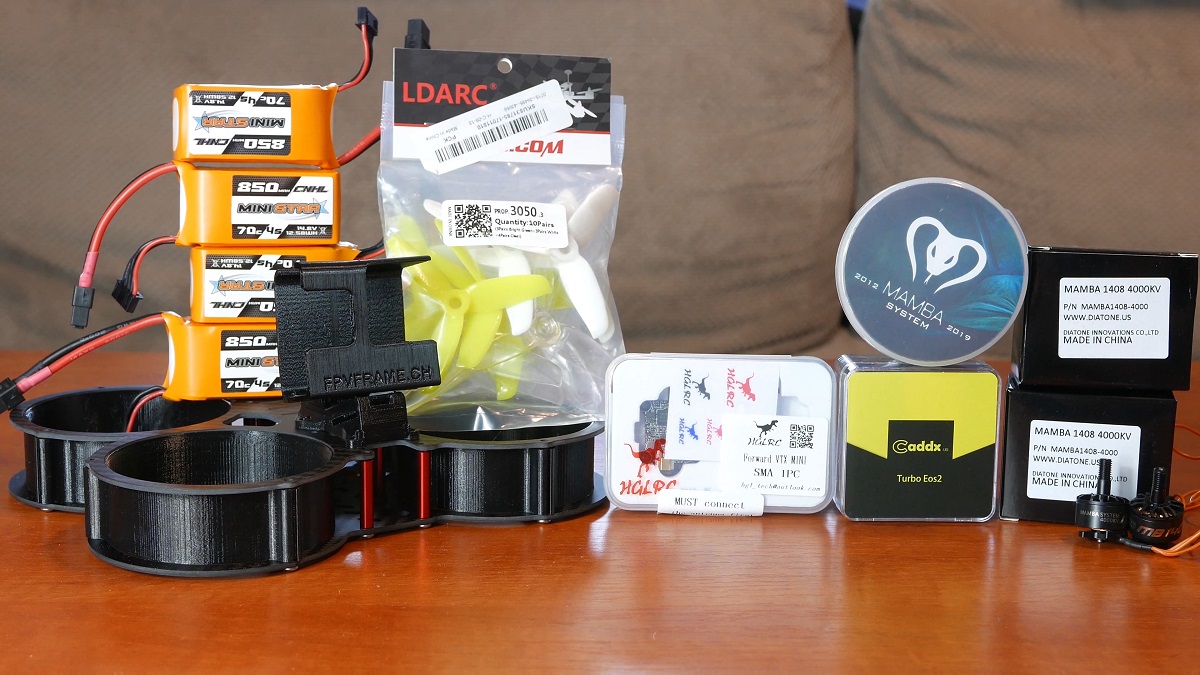

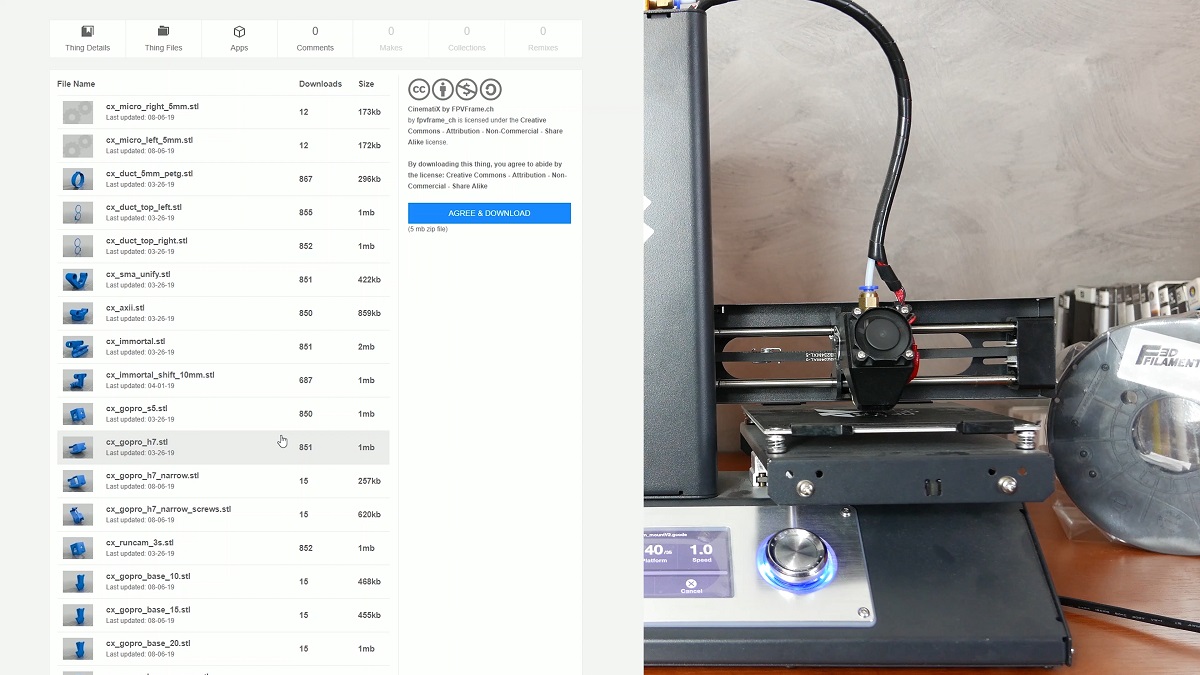

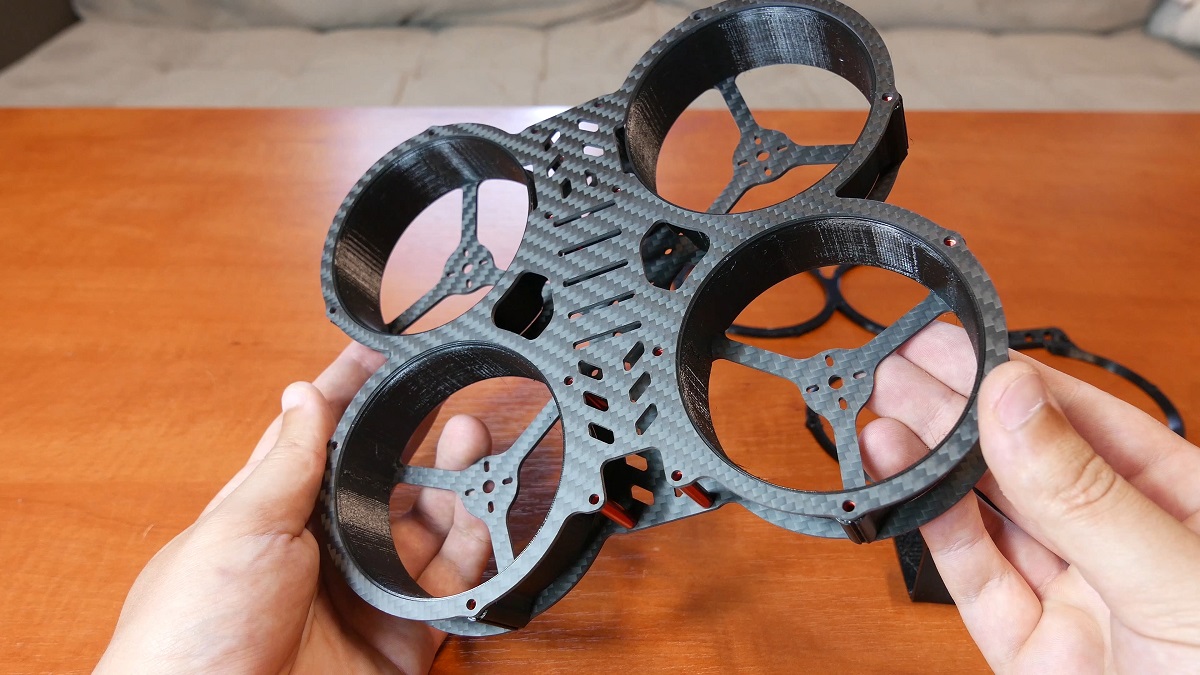

Tutaj macie wszystkie czesci z ktorych koptera zlozymy i zaraz wam o nich nieco szczegolowiej opowiem. Na pierwszy ogien zobaczcie tą rame, nazywa się Cinmatix i juz sama nazwa wskazuje, ze jej głownym przeznaczeniem są loty wolne, ale turbo takie masełkowate, wręcz filmowe. Rama ta robiona jest w Szwajcarii i ja już sie nią pobawiłem i zapoznałem. Jest wykonana na prawde świetnie i ma wiele fajnych i przemyslanych rozwiązań. Dodatkowo musze pochwalic FPVframe czyli producentów, bo dodają na prawde dobrej jakosci wydrukowane elementy do tej ramy jak np. obudowe do kamery, a jezeli podczas crasha je popsujemy to twórcy na swojej stronie dają .stl’y. Wiec jezeli macie drukarke 3D jak np. ProFab Mini i świetne polskie filamenty od F3DFilaments to mozecie sobie wydrukuwać wszystkie potrzebne elementy do tej ramy.

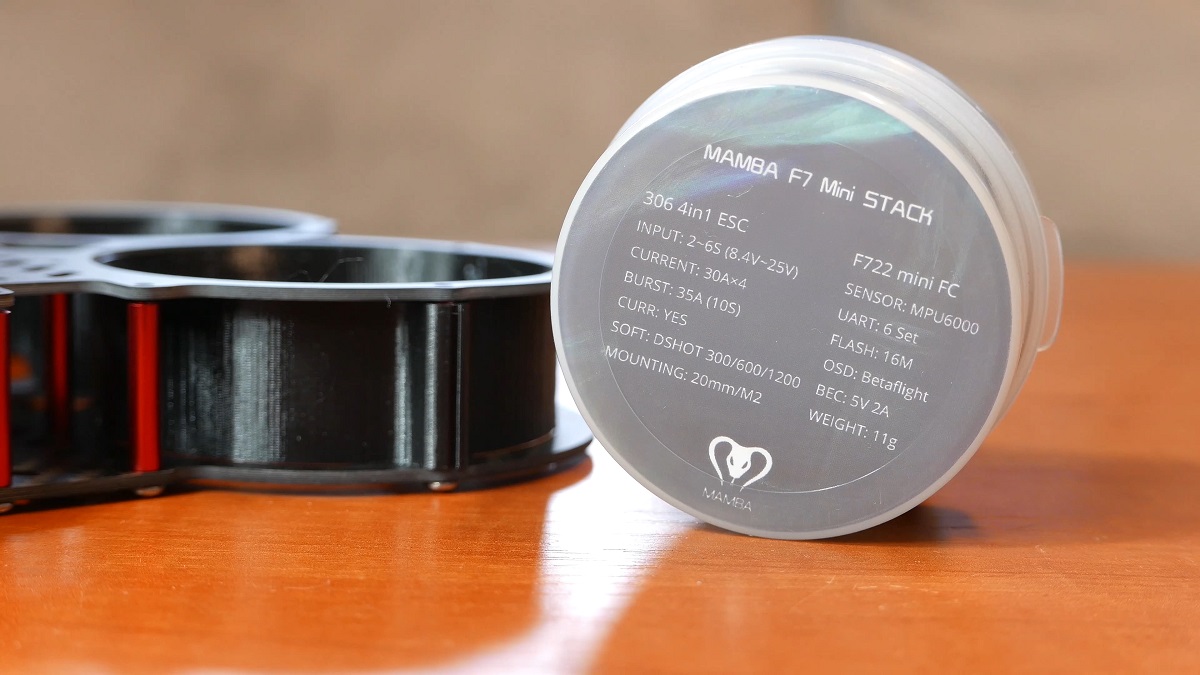

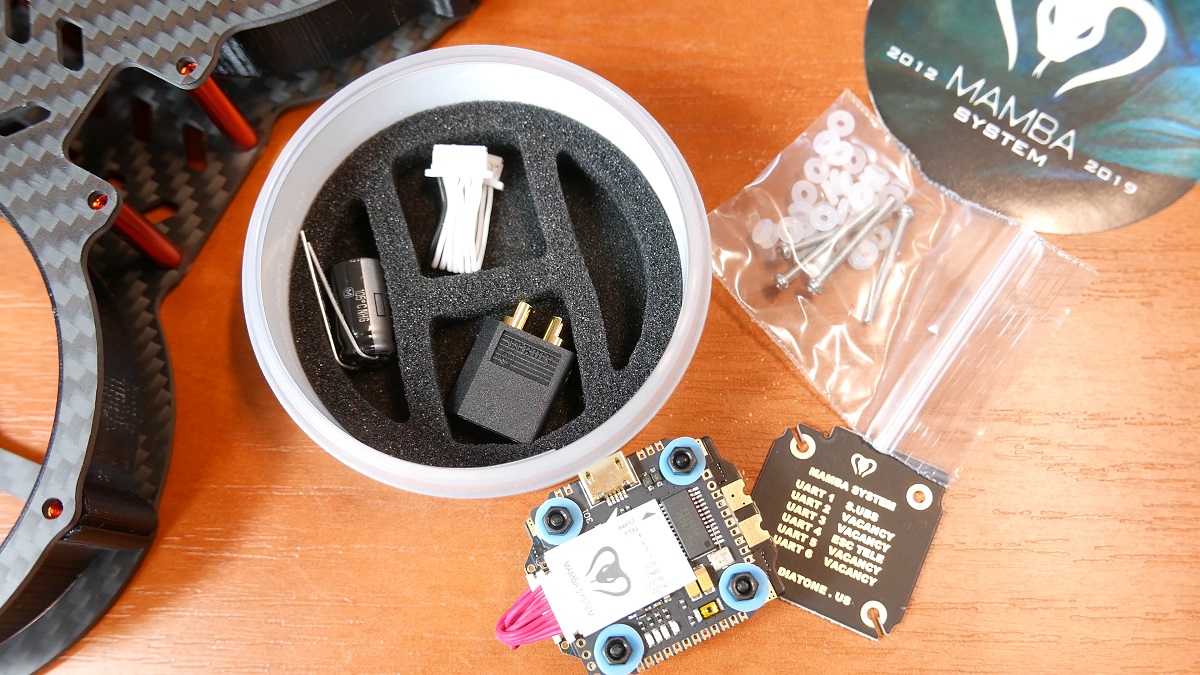

Idąc dalej mamy serce czyli wieża FC + ESC – Mamba F722 Mini. Te maleństwo jest napakowane najnowszymi bajerami jak procesor F7, ESC obsluguje Dshot1200, a w srodku dodatkowo jest 16mb pamieci do rejestracji wydazen w czarnej skrzynce. W poprzednim 7 odcinku z serii budowy drona uzyłem stacku 30×30 i pomimo ze jest to wiekszy brat i kopter latał na lekko gorszych parametrach na prawde dobrze, to juz nie moge sie doczekać jak będzie tutaj. W srodku tego pudelka macie konektor XT60, kondensator 35V 470uF + zapasowy kabelek laczacy wieze. Co ciekawe nie dostaniemy kabli AWG do XT60, ale jezeli juz budowaliscie wczesniej drona to na pewno gdzies je macie.

Naszą siłą napedową bedą silniki tego samego producenta, nigdy ich nie uzywalem – ale jezeli ich jakość jest taka sama jak elektronika to nie mam sie czego obawiać. Ich wielkość to 1408 i 4000KV, tak więc nie sa one poterzne, nie uzyskamy na nich duzych predkosci, ale za to będziemy mieli dluzsze loty. Z reszta budujemy drona filmowego – tutaj chodzi nam przede wszystkich o płynność, crusing a nie brutalna moc. Musze jeszcze wspomniec ze jeden silnik kosztuje 60zł, a wiec jest to srednia połka cenowa, ale jakosc ich oceniam na naprawde dobrze.

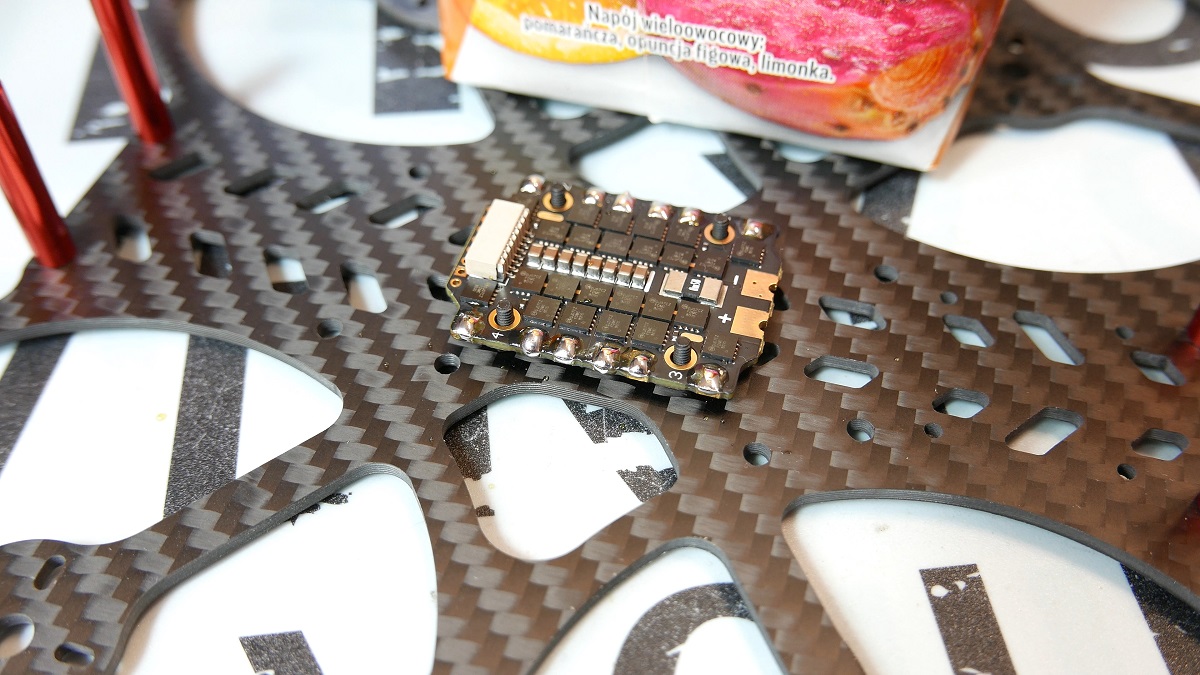

Dobra czas przygotować pady. W miedzy czasie powiem, że producent sugeruje dodanie kondesatora do tego ESC jezeli bedziecie uzywac bateri 6S i bedąc szczerym to nawet przy naszym buildzie ktory będzie 4S myslalem ze bedzie on potrzebny. Czemu, zobaczcie sami – kondesatorów na plytce nie ma wiele, co moze sugerowac sporo zakłócen w goglach, ale do tego tematu jeszcze wróce.

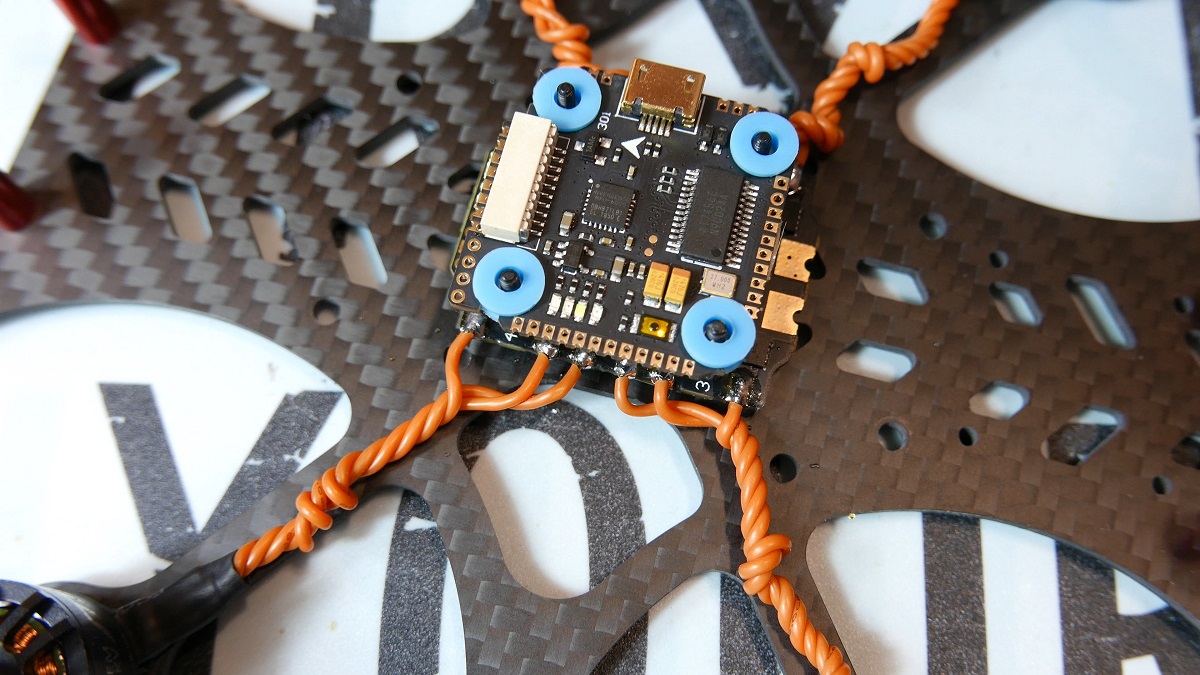

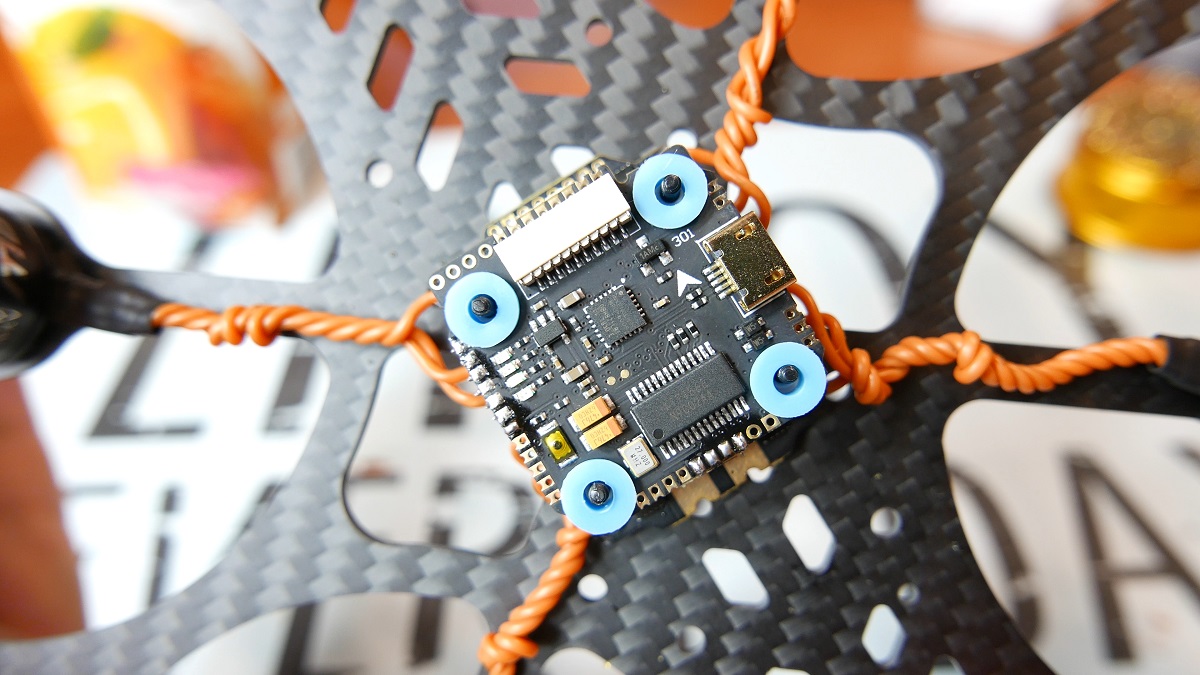

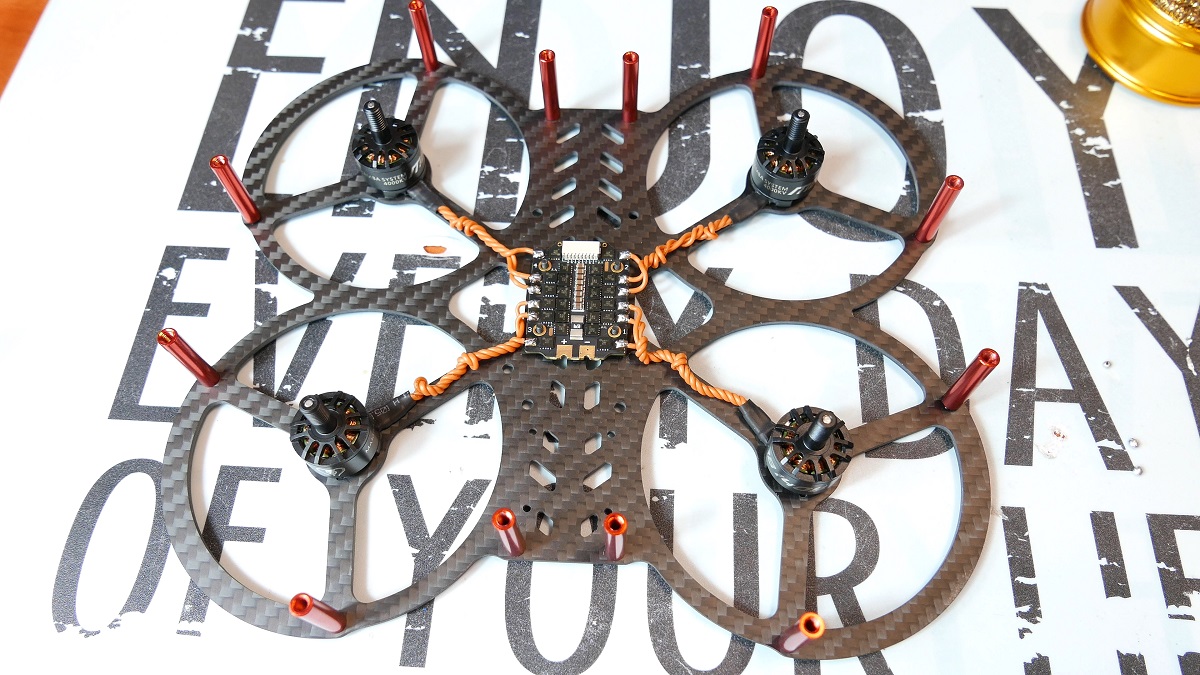

W porzadku, wszystkie pady przygotowane. Musialem skrocic dlugie kable od silnikow i teraz pozostaje nam je przlutowac. Pamietajcie, ze nie ma znaczenia ktory kabel do jakiego pada, bo i tak w Blheli ciag silnikow mozemy odwrócic jezeli ten będzie sie krecil nie w tą strone co potrzeba. Ja jak zawsze powtarzam, nie jestem mistrzem lutowania, ale tutaj musze wam powiedziec ze wyszlo na prawde swietnie. Luty sa idealne, nic nam sie nie styka wiec mozemy spokojnie przejsc dalej. Tak to teraz wyglada, troche za dlugie kable zrobilem tak wiec je poskrecalem, tutaj przyznam sie bez bicia ze gdybym je zrobil o centymetr krotsze troche by to estetyczniej wygladalo – ale to i tak wszystko bedzie niewidoczne wiec jest dobrze. Tak wyglada nasze FC z bliska i ja jeszcze stacku o wymiarach 20mm na 20mm nie mialem. Calosc jest bardzo mala i dobrze ze producent dorzucil taka plytke po prawej z oznaczeniem jaki pad do czego sluzy bo jak widzicie na to nie ma miejsca na plytce. No dobra, zgodnie z oznaczeniami producenta wiem ze nasza kamere i VTX’a trzeba przylutowac tutaj, tu musze sie skupic wiec milkne i przygotuje sobie pady.

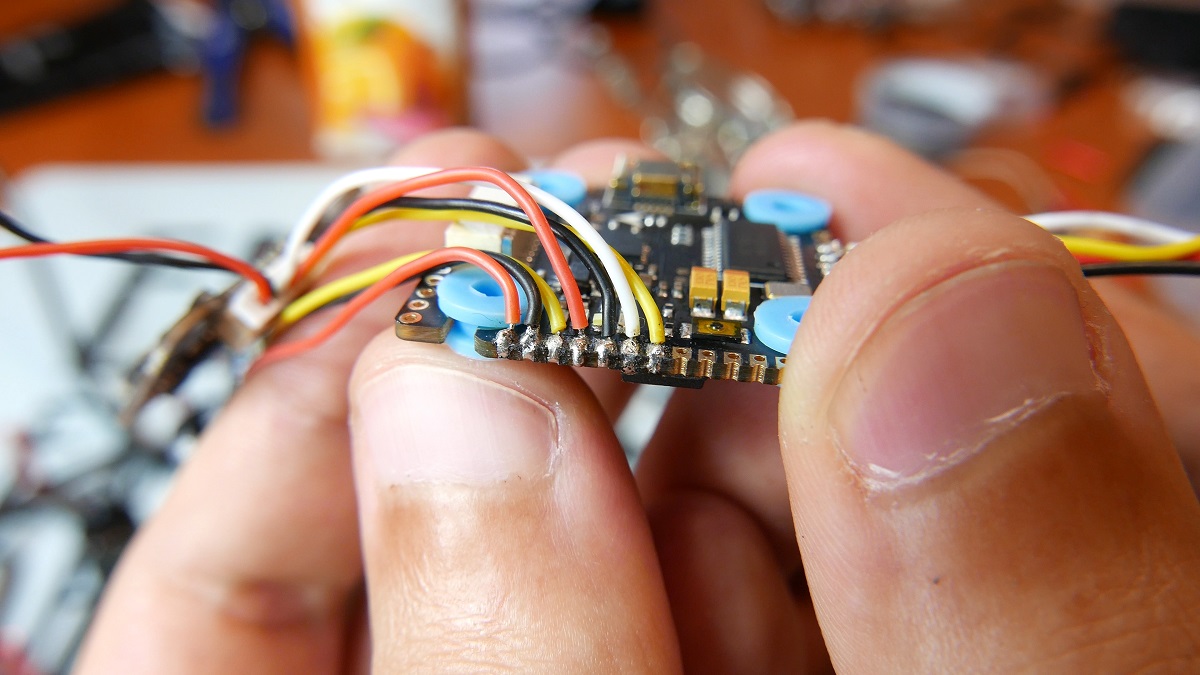

No i fajnie, poza kamera jeszcze 4 miejsca zalalem cyną, one odpowiadaja nam za komunikacje z naszych odbiornikiem od crossfajera. Jezeli pamietacie crossfire to system do dalekich lotow, na ktorym spokojnie mozemy leciec nawet 40km. Oczywiscie naszym maluchem nie bedziemy latac dalej niz 200m, ale tutaj musze miec pewnosc ze nawet jak bede za 8 wielkimi scianami nic mi nie przerwie sygnalu – a TBS to mi gwarantuje. Wracajac do FC zobaczcie sami, wszystko jest ladnie przygotowane, myslalem ze nie dam rady z tymi malymi padami ale o dziwo bez zadnego problemu.

Co tam przylutuje, kamere Caddx turbo eos2. Kosztuje zaledwie 60zł, ale jej jakosc i specyfikacja jest na prawde dobra. 1200TVL, 160FOV, 1/3″ CMOS Sensor. Oczywiscie moglem kupic Foxeera falkora, ale tutaj wolalem zaoszczedzic. Tutaj super duper jakosc nie jest nam potrzebna, wiec spokojnie moglem wziac tą konstrukcje i juz wiem, ze to byl dobry wybór. Z kolei nie oszdzedzalem na VTX’ie mam tu HGLRC Forward VTX Mini, ten maly srylek ma mozliwosc zmiany moc od 25mw do 350, a wiec spokojnie wlecimy dronem wszedzie tam gdzie potrzeba, a o wizje w goglach nie bedziemy sie martwic. Dobrze tez ze mamy tuatj zlacze MMCX wiec nie trzeba sie martwic, ze antena nam wypadnie.Dobra Rodacy, czas przylutowac kamere, vtxa i nasz odbiornik. Tutaj musze was przeprosic, ale lutowanie do tych tyci padow gdzie miedzy mna a padami jest kamera nie jest najprostsze, dlatego tylko te 3 kabelki przylutje byscie wiedzieli ze umiem to zrobic – a wroce do was jak juz calosc polacze ze sobą.

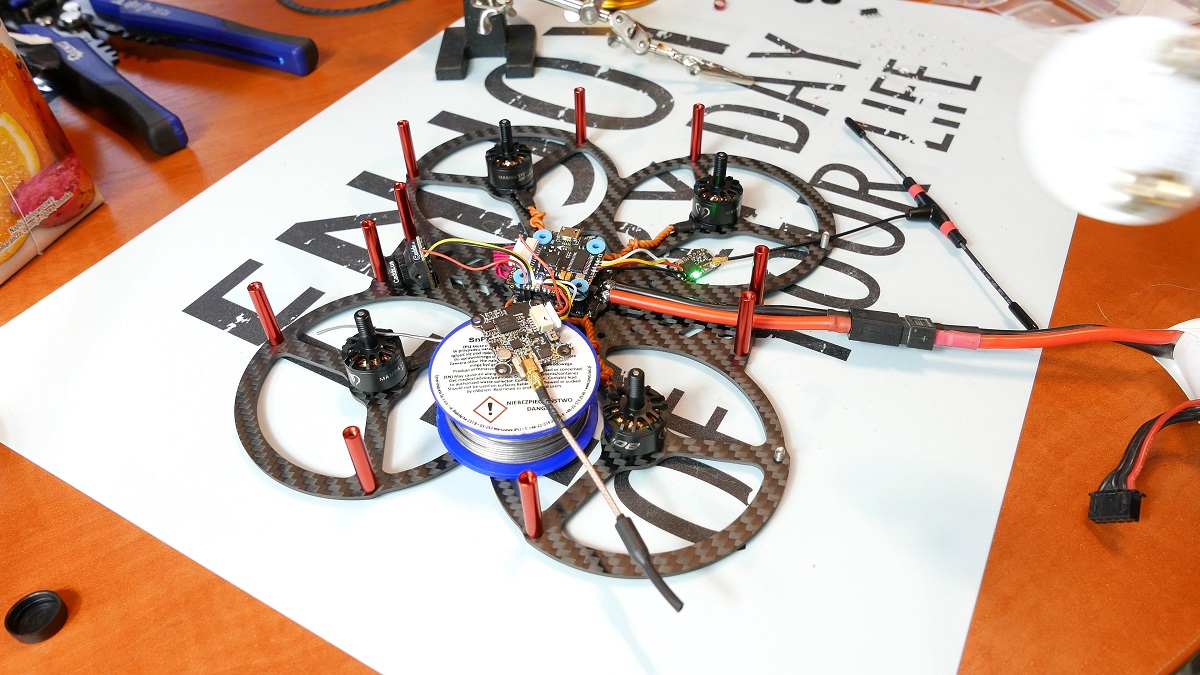

No i włala zobaczie jak to wyszlo, bo wyszlo idealnie. Musze jedynie zaznaczyc, ze jezeli nie macie wprawy w lutowaniu – zdecydowanie odradzam i nie uczcie sie lutowac na tej mambie. Dajcie ją komus kto mial juz w reku lutownice i cyne. Te pady sa na prawde male i po prostu bardzo latwo mozecie zrobic jakies zwarcie czy cos uszkodzić. Okej, ostatnia rzecza ktora musze zrobic to przylutowac kable od XT60, mam jeszcze dolaczony do zestawu kondesator – ale z ciekawosci jak radzi sobie filtrowanie nie bede go lutowal. No i dobra, chwila prawdy podlaczam pierwszy raz lipo i zobaczmy czy cos nie wybuchnie. Fantastycznie, melodyjka jest obraz w goglach jest tak wiec wszystko polaczlismy miloscia. Teraz zostaje mi jedynie calosc zamknac i ladnie poukladac w srodku bebechy.

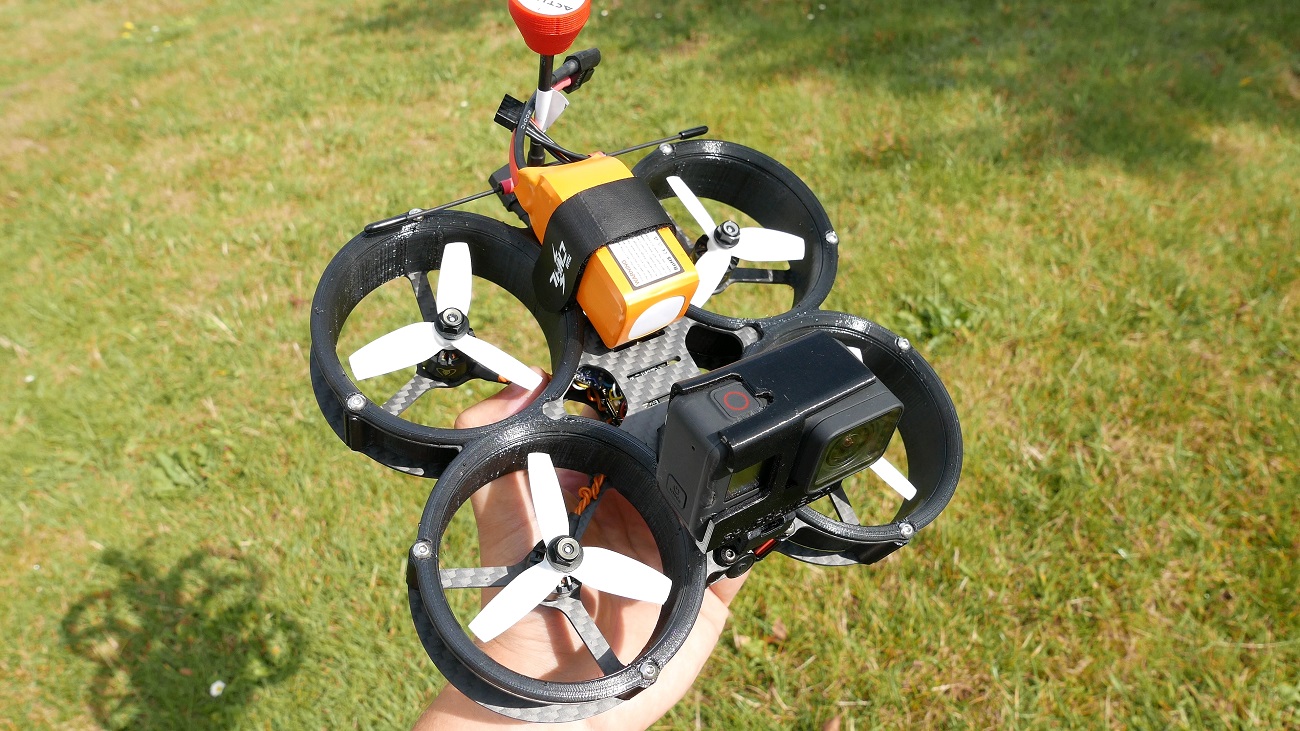

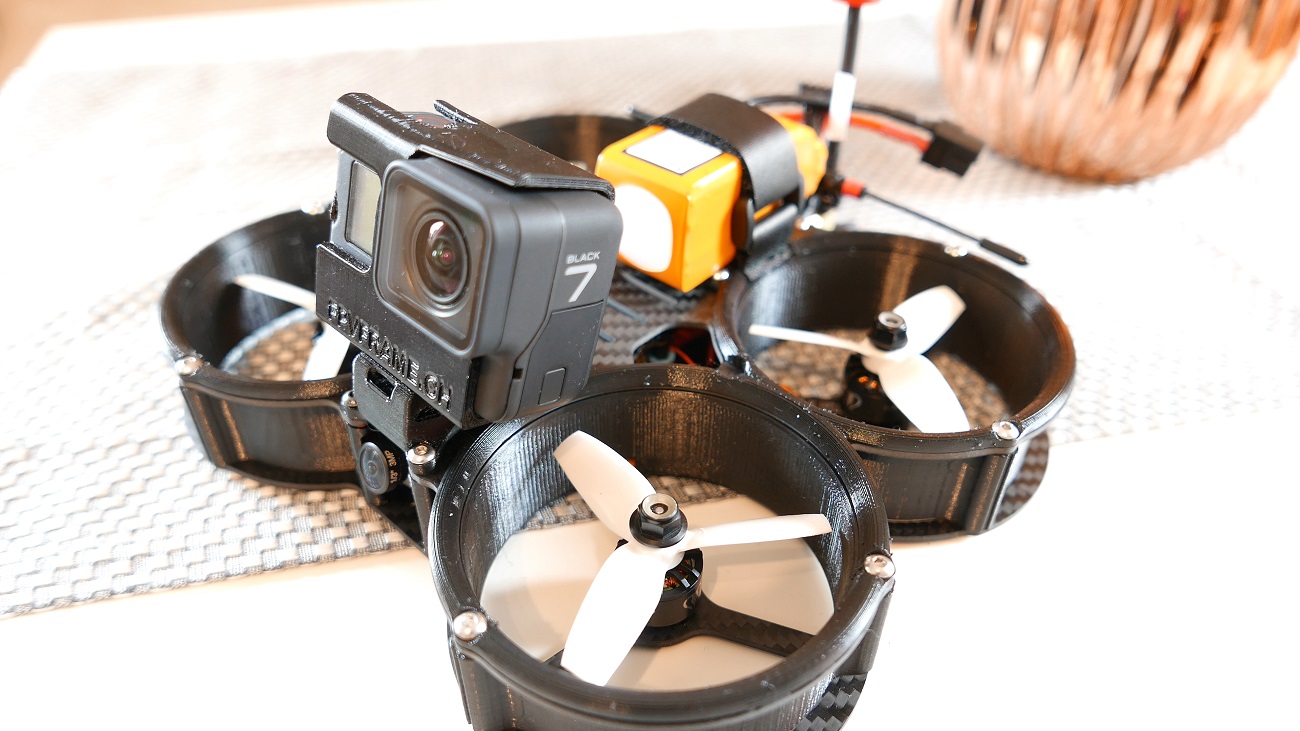

Kurcze, ten dron wyglada świetnie. Rama szwajcarów Cinematix to na prawde male dzieło sztuki, kosztuje okolo 300zł ale juz wiem czemu i zdecywowanie jest warta swojej ceny. Jedynie ma malą wade, poniewaz jak juz wszystko zalozycie to nie dostaniecie sie do portu USB mamby. Musicie kupic taką przejsciówke 90%, na szczescie ona kosztuje gorsze. Idąc dalej, ja calość bede zasilał bateriami 4S 850mAh od CNHL, są to na prawde bardzo dobre baterie. Latam na ich wiekszych odpowiednikach ponad rok i zlego slowa powiedziec o nich nie moge, jak za tą cene – lepszych nie znajdziecie. Ostatnia rzecza na ktora musze zwrocic uwage to smigla, jezeli zalozycie Ducty, czyli te oslonki bedziecie musieli skrocic smigla… o doslownie kawalek, ja uzylem do tego po prostu obcinacza do paznokci i wszystko jednakowo przycialem. Nie jest to wina tej ramy, a po prostu wszystkie konstrukcje zamkniete maja taką przypadlosc. Dobra dosc gadania i zobaczcie jak to lata.

Nie wiem czemu, ale moje gogle nie nagraly DVR’u wiec musicie mi uwiezyc na slowo ze obraz w goglach jest na prawde dobry, a szumów nie ma, gdzie przeciez nie wlutowalem kondesatora z paczki. Martwilem sie tez troche o dlugosc lotow na bateriach 850mAh, ale srednio 4minuty mozna miec, wiec jest to standardowy dobry czas. Oczywiscie mozna dluzej czy krocej, w zaleznosci gdzie i jak bedziecie latac. Mialem problem z Mamba bo najnowszy betaflight powyzej wersji 4.0 nie chciał mi dopuscic quada do lotow, ale na szczesci 3.5.7 dziala bez problemu. Tutaj producent musi wypuscic jakis update. Kolejnym zmartwieniem byl VTX bo takiego jeszcze nigdy nie uzywalem, a jego wielkosc wskazuje ze za 5 scianami moglbym miec problem z wizja. Nie wiecie jakie bylo moje zdziwienie, bo obraz mam identyczny jak przy Atlacie v2. Generalnie jestem turbo zadowolony z tego drona. Nie jest szybki, ale za to plynny i lata tak jak trzeba, dzieki niemu uzyskacie na prawde ciekawe materialy video.

Mamba F722 mini: http://bit.ly/2MPO7wF
MAMBA silniki: http://bit.ly/2OK3MAa
HGLRC VTX: http://bit.ly/2YXq3u6
Caddx kamera: http://bit.ly/2ZRS5J2
Śmigła 3′ – http://bit.ly/2MbQQRA
Baterie 4S 850mAh: http://bit.ly/2KCePGl
Rama CinematiX – https://fpvframe.ch/
