ASRock Z390 Phantom Gaming SLI – Recenzja

Witajcie Rodacy. Dzisiaj mamy recenzje ASRock Z390 Phantom Gaming SLI, który zasadniczo znajduje się w pośrodku serii Phantom. ASRock oczywiście przeniósł swoją markę Phantom Gaming ze swoich kart graficznych, więc gdy zobaczycie serie „Phantom Gaming”, będziecie wiedzieli, że to marka ASRock. Ta płyta ma 10-fazowy układ zasilania, 2.5 Gigabit LAN, obsługę SLI i CrossFire i wiele więcej – ale o tym przekonacie sie w tej recenzji.

Wraz z wprowadzeniem na rynek procesorów Intela 9 generacji, w tym Core i9-9900K czy i5-9600k, Intel wprowadził także chipset Z390. Od oficjalnego ogłoszenia Intela już widzieliśmy sporo płyt głównych Z390. Dzisiaj przyjrzymy się naszej pierwszej płycie głównej Z390.

Najważniejsze cechy

• Obsługa Procesorów 9-tej i 8-mej Generacji Intel^® Core™ (Socket 1151)
• Phantom Gaming 2.5 Gigabit LAN
• Digital PWM, 10 fazowy układ zasilania
• Wsparcie DDR4 4300+(OC) MHz
• 2 PCIe 3.0 x16, 4 PCIe 3.0 x1
• NVIDIA^® Quad SLI™, AMD Quad CrossFireX™
• Wyjścia graficzne : HDMI, DVI-D
• 7.1 CH HD Audio (Realtek ALC892 Audio Codec)
• Nichicon Fine Gold Series Audio Caps
• 6 SATA3, 2 Ultra M.2 (PCIe Gen3 x4 & SATA3)
• 2 USB 3.1 Gen2 10Gb/s (1 Type-A + 1 Type-C)
• 8 USB 3.1 Gen1 (4 Front, 4 Rear)
• ASRock Polychrome SYNC

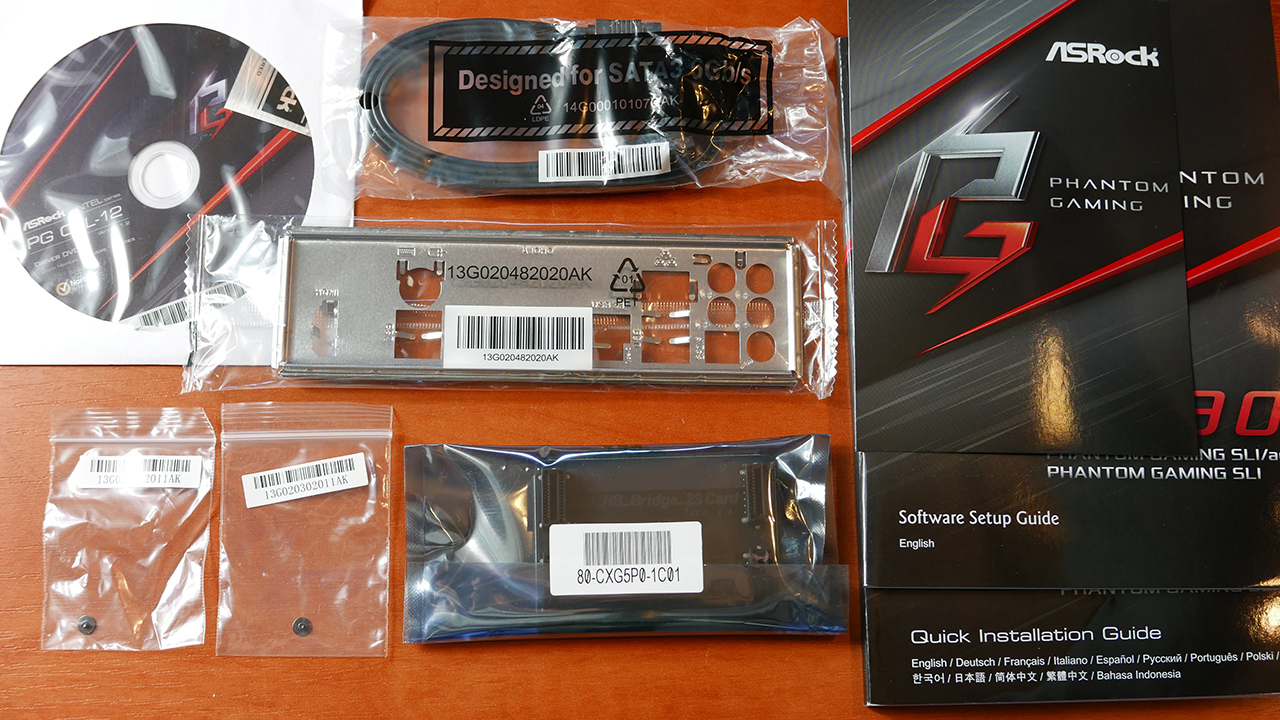

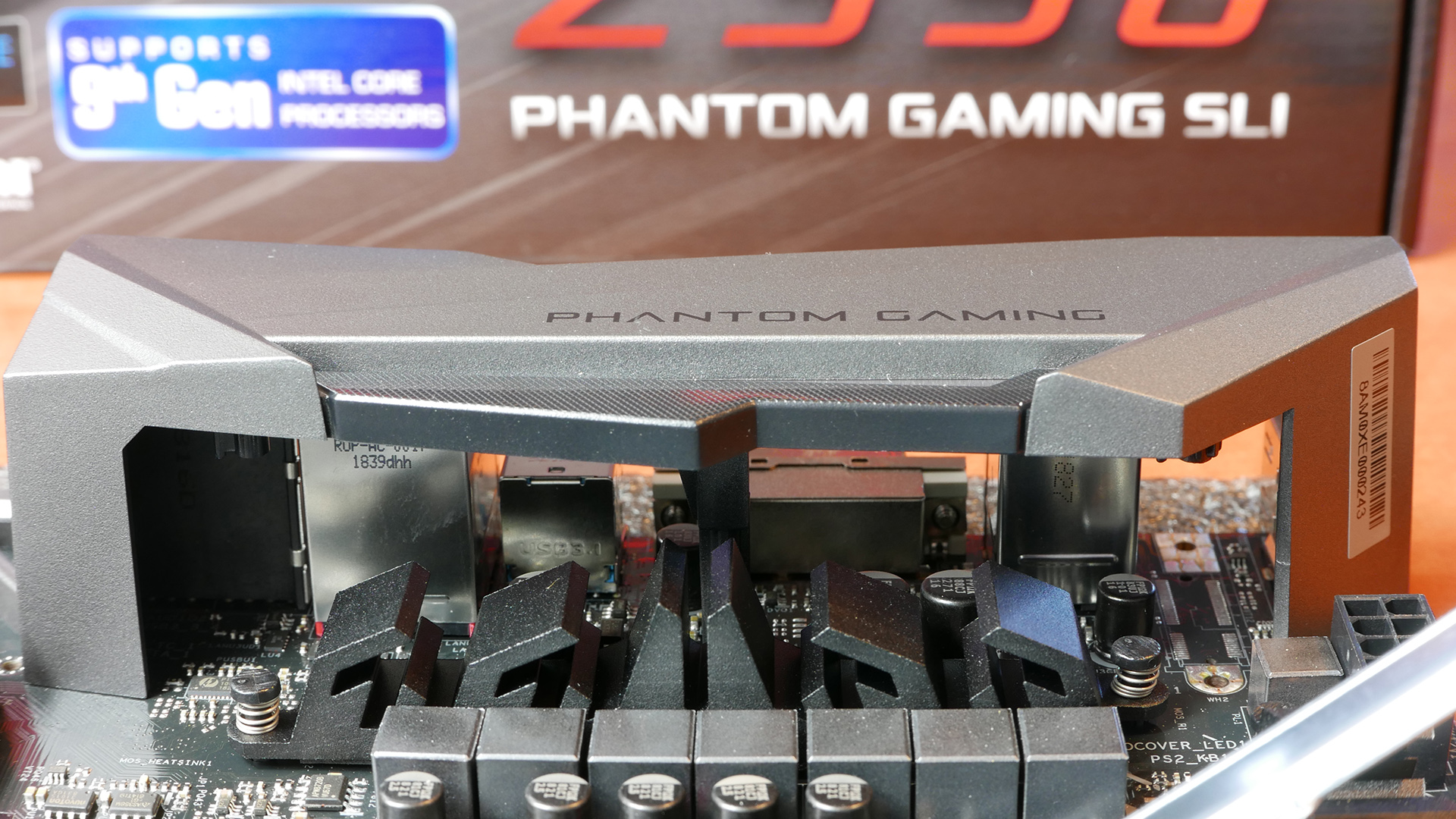

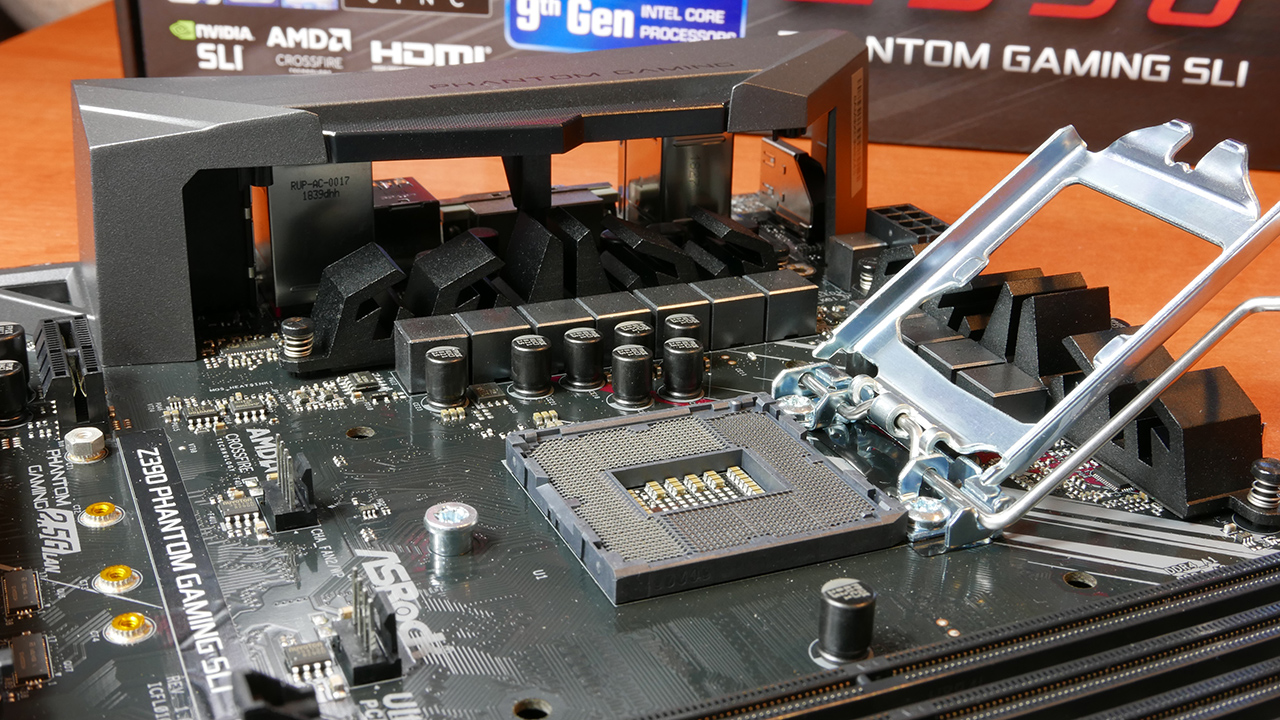

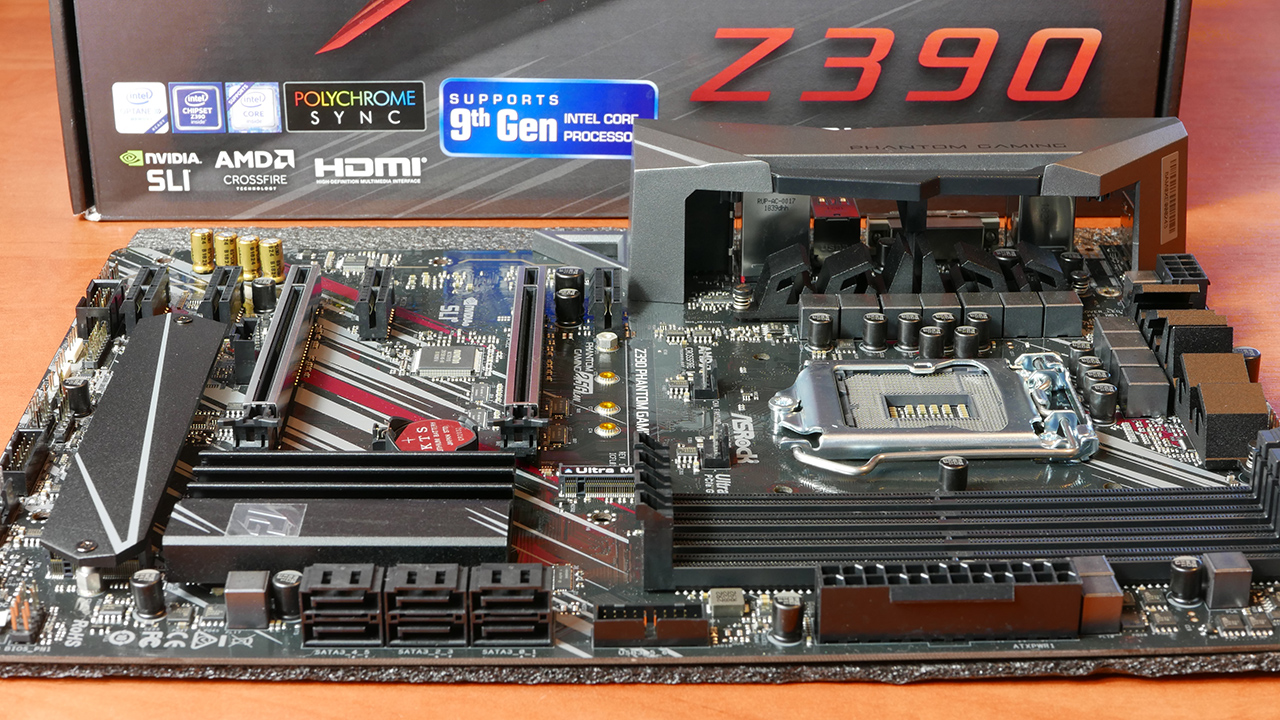

ASRock utrzymuje ten sam typ kolorów i brandingu, który stosowali na kartach graficznych Phantom Gaming. Z przodu pudełka znajduje się duże logo Phantom Gaming + na dole dokładny model Z390 Phantom Gaming SLI. Po odwróceniu pudełka otrzymujemy obszerne detale techniczne. Wyjmując wszystko z pudełka mamy naszą osłonę I / O, 2 kable SATA, mostek SLI HB, śruby do slotów M.2, podręcznik do konfiguracji oprogramowania, przewodnik szybkiej instalacji, podręcznik użytkownika, płyta CD z oprogramowaniem, a nawet pocztówkę którą możemy wysłać. Seria płyt głównych Phantom Gaming ASRock ma czarną płytkę z srebrnymi i czerwonymi akcentami. Podoba mi się ogólny wygląd co jest oczywiście kwestia indywidualną, sama płyta to oczywiście pełny ATX. Zaczynając od górnej części płyty głównej mamy gniazdo LGA1151. Płyty Z390 obsługują zarówno procesory Intel Core 8, jak i 9 generacji. ASRock wyposażył tę płytkę w 10-fazowy układ zasilania, który wykorzystuje wysokiej klasy kondensatory o przepustowości 45A. Komponenty zasilające są pokryte dwoma radiatorami, które nie są zbyt duże, ale powinny powinny spokojnie wystarczyć.

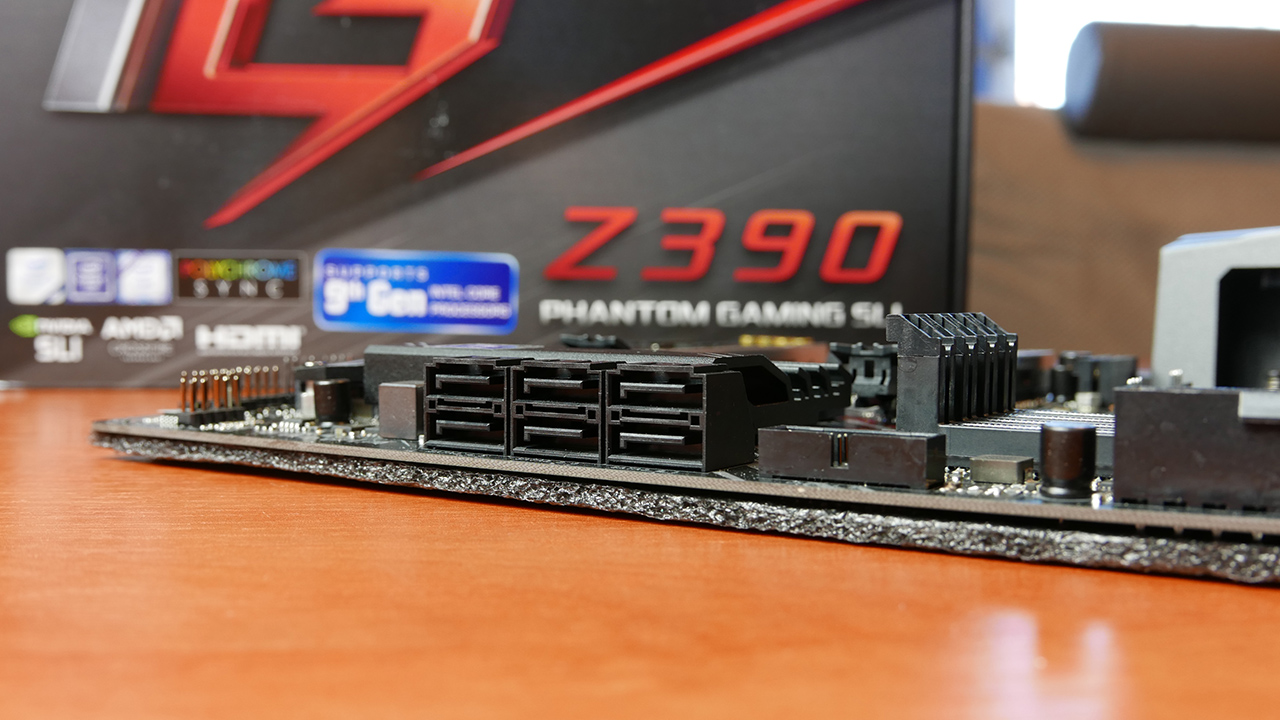

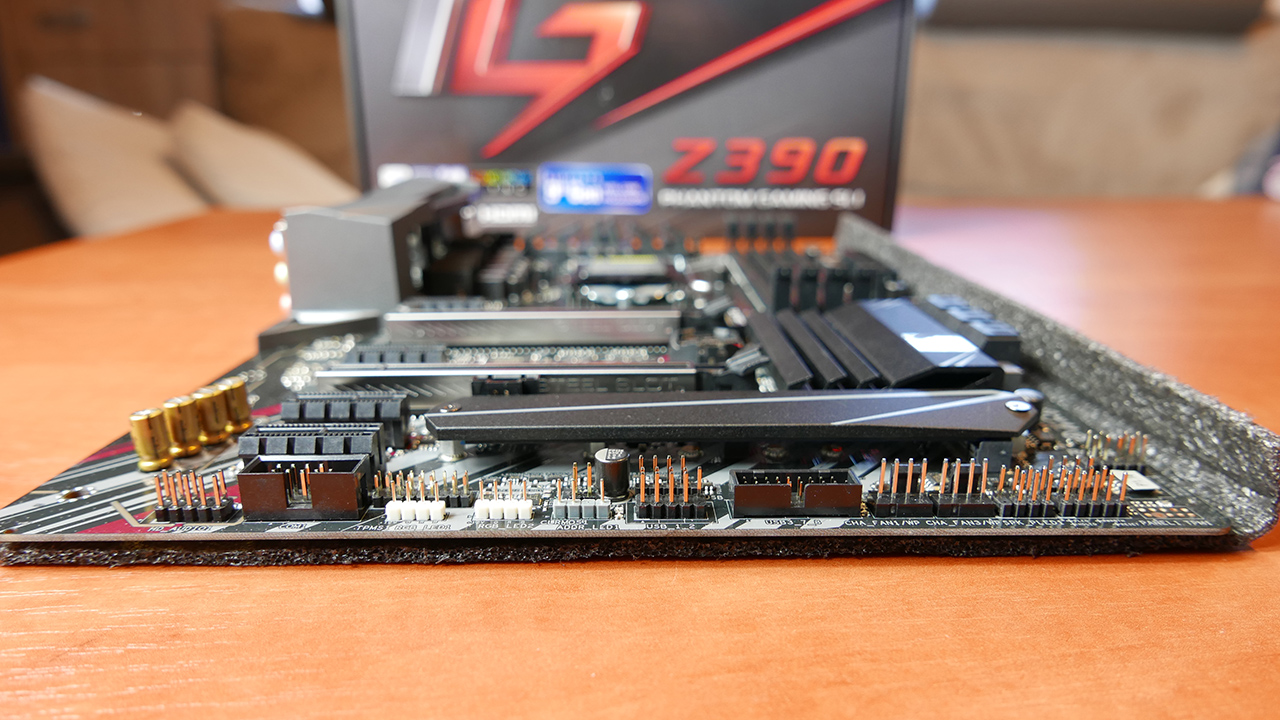

Na górze płyty nad gniazdem procesora znajduje się 8-pinowe złącze EPS, 4-pinowy wtyk dla wentylatora procesora i 3-pinowy PWM. Co ciekawe, pod gniazdem procesora znajdują się jeszcze dwa 4-pinowe wejscia dla chlodzenia procka, prawie bezpośrednio na środku płyty głównej. Przydadza się ona jak macie np NH D15 – Noctua (polecamy). Przechodząc do krawędzi płyty mamy 4 gniazda DDR4 DIMM, 24-pinowe złącze zasilania ATX i port USB 3.1 gen 1. Gniazda DDR4 są normalne i nie są wzmocnione metalem, ale obsługują pamięć DDR4 do 4300 MHz. Pod spodem znajdziemyt sześć portów SATA 6GB / s, które są ułożone pod kątem 90 stopni. W dolnej części płyty głównej znajdziemy pozostałe potrzebne wejścia. Od lewej do prawej – piny audio HD, piny portu COM, piny TPM, dwa 4-pinowe piny RGB, adresowalny pin RGB, dwa piny dla USB 2.0, piny USB 3.1 gen 1, dwa 4-pinowe wejścia dla wentylarów, a ostatnimi pinami są oczywiście standardowo wejścia dla przedniego panelu w naszej obudowie.

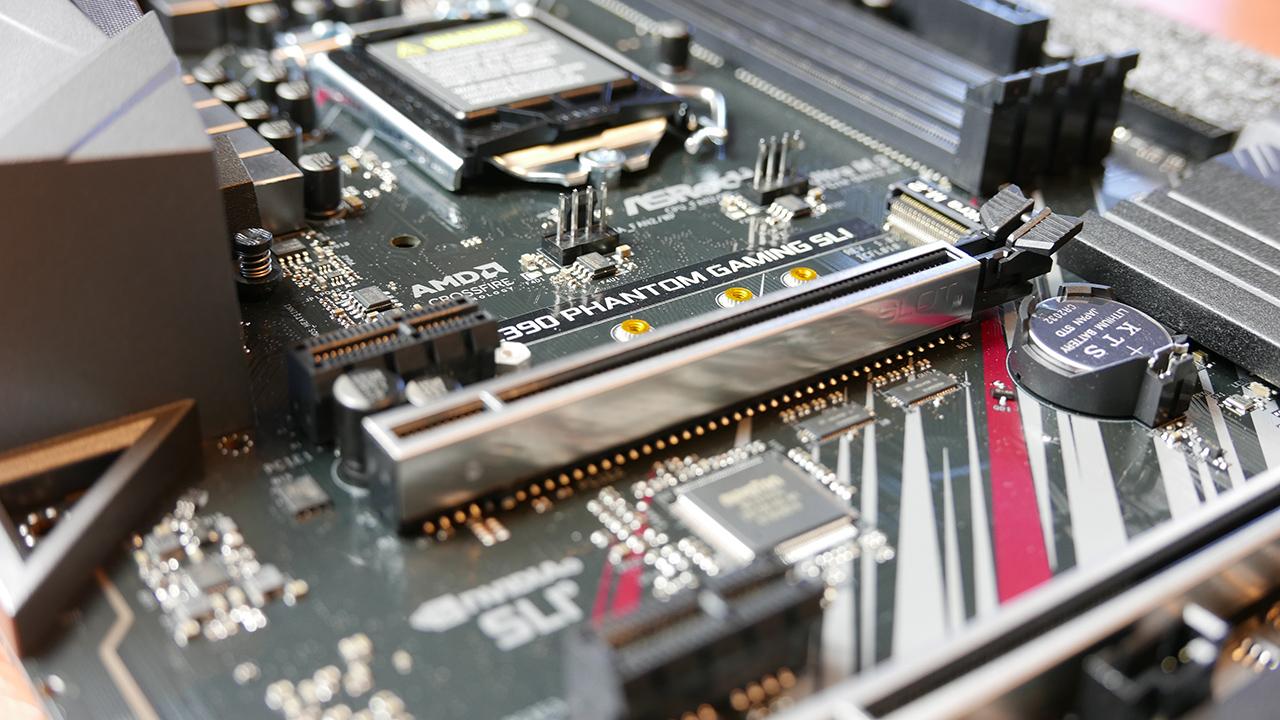

Jeśli chodzi o gniazda rozszerzeń, mamy dwa wejścia PCI-Express 3.0 x16 i cztery wtyki PCI-Express 3.0 x1. Fajnie, że te X16 mają na sobie stalową osłonkę ASRocka i przy zainstalowanej pojedynczej karcie graficznej górny slot zawsze będzie działał z prędkością x16, ale jeśli mamy dwie karty zainstalowane, oba gniazda będą działać z prędkością x8. Da się również zauważyć po lewej stronie radiator PCH z logiem Phantom Gaming. Pod spodem znajdują się diody RGB, które zapewniają fajny styl całej płycie głównej – oczywiście jeżeli kręci was wygląd, a nie tylko specyfikacja techniczna. Na tej płycie znajdują się dwa gniazda Ultra M.2 (PCIe x4). Pierwszy znajduje się nad górnym gniazdem PCI-Express x16 i obsługuje dyski M.2 o wielkości do 80 mm. Drugie gniazdo znajduje się w dolnej części i jest pokryte dużym radiatorem. To gniazdo obsługuje dłuższe dyski M.2 o długości 110 mm. ASRock używa w Z390 Phantom Gaming SLI dźwięku Purity Sounds 4, który wykorzystuje kodek audio Realtek ALC892 i kondensatory audio „Nichicon Fine Gold”. Sekcja audio płyty ma pełną izolację PCB od reszty płyty co powinno zapewnić przyzwoity dźwięk.

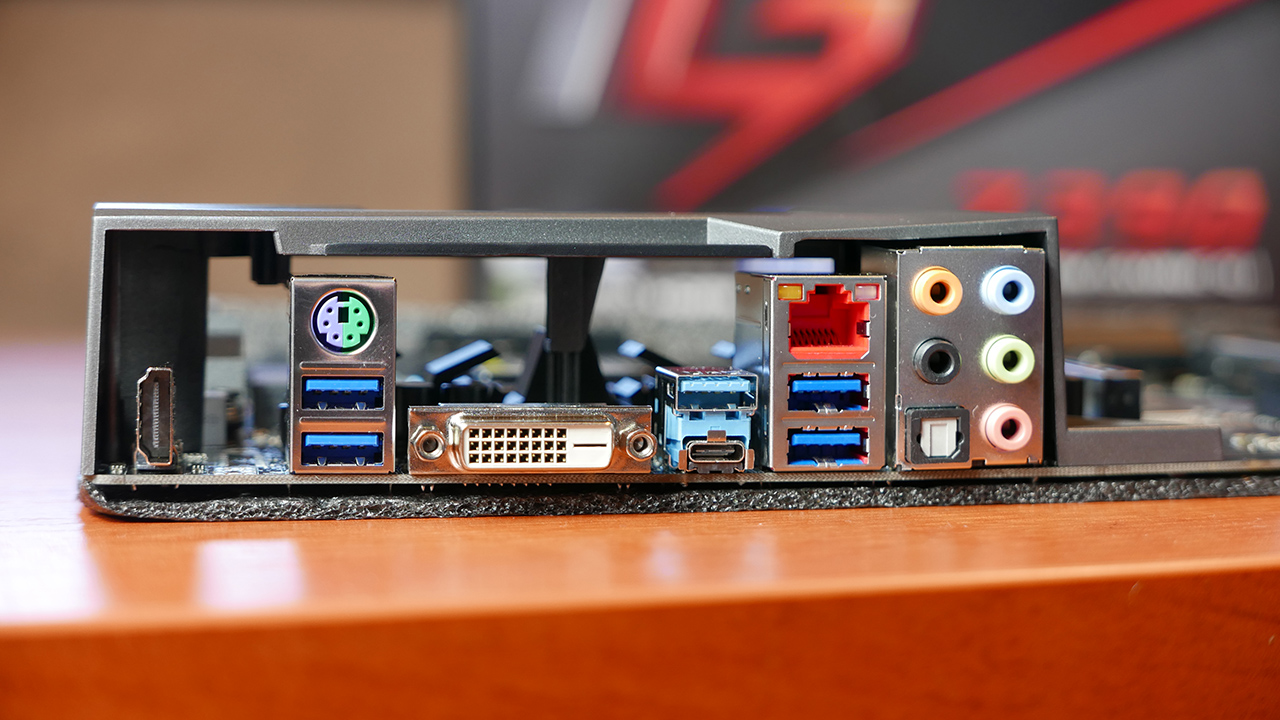

W końcu doszliśmy do tylnego I / O, który jest ładnie zabezpieczony plastikiem z napisaem u góry „Phantom Gaming”. W przeciwieństwie do wyższych modeli z serii Phantom Gaming, ta sekcja I / O nie ma oświetlenia RGB. Jakie mamy tam wejścia? Od lewej do prawej: jest wyjście HDMI, port PS / 2, dwa porty USB 3.1 gen 1, DVI, dwa porty USB 3.1 gen 2 (1x Type-A, 1x Type- C), Ethernet, dwa dodatkowe porty USB 3.1 gen 1 i połączenia audio. Seria Phantom Gaming jest standardowo wyposażona w 2.5 Gigabitową sieć LAN dostarczaną przez Realtek Dragon RTL8125AG. I tak obczailiśmy całą płytę – czas zamontować w niej procesor i zobaczyć jak się sprawuje.

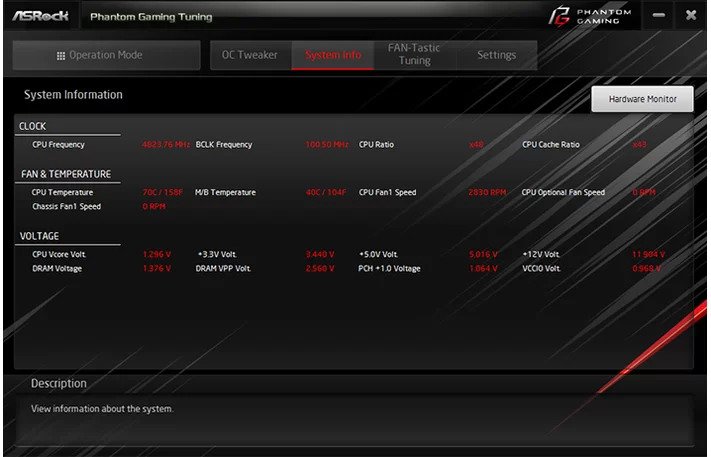

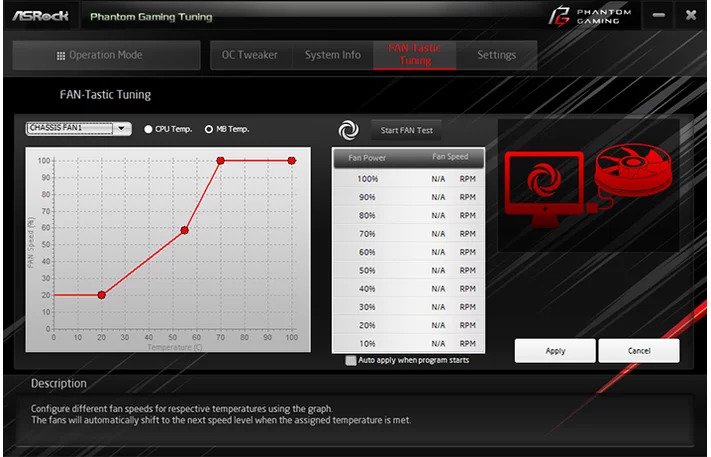

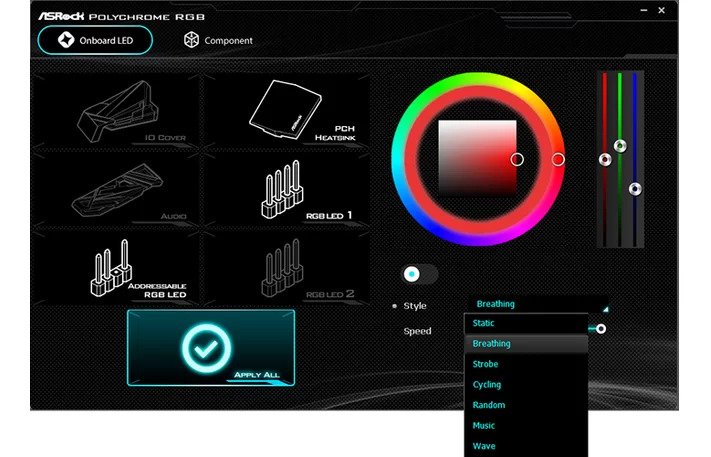

Jeśli chodzi o oprogramowanie dla tej płyty głównej ASRock wszystko nam ułatwia bo pomocą oprogramowania Live Update & App Shop można szybko zobaczyć listę dostępnych sterowników cz programów , a te szybko możemy pobrać przez samą apkę. Główne oprogramowanie natomiast to „Phatom Gaming Tuning”. Na stronie głównej możemy wybrać swój tryb pracy spośród Performance Mod, Standard Mode i Power Saving. Następna zakładka to OC Tweaker. Tutaj możesz w pełni dostosować swój system, zmieniając stosunek CPU, BCLK, napięcia, itp. Karta Informacje o systemie jest następna i podaje nam bieżące informacje na temat systemu. W FAN-Tastic Tuning można dostroić wszystkie wiatraczki podłączone do płyty głównej. Drugim oprogramowaniem które możemy ściągnąć dotyczy RGB ASRocka czyli „ASRock’s Polychrome RGB”. Tutaj można ustawić kolory na wbudowanych diodach LED RGB pod radiatorem PCH, a także trzy innych częściach płyty głównej. Tutaj musze jeszcze zaznaczyć, że oświetlenie pod radiatorem PCH jest całkiem fajnie, ale będzie ono częściowo zasłonięte przez kartę graficzną.

Podkręcenia na platformie Z390 jest prawie takie samo jak na platformie Z370. Więc jeśli jesteście obeznani z tym, przetaktowanie Intela 9 generacji będzie dość łatwe. Jezeli nic na ten temat nie wiecie, zaraz was poprowadzę przez ten etap.

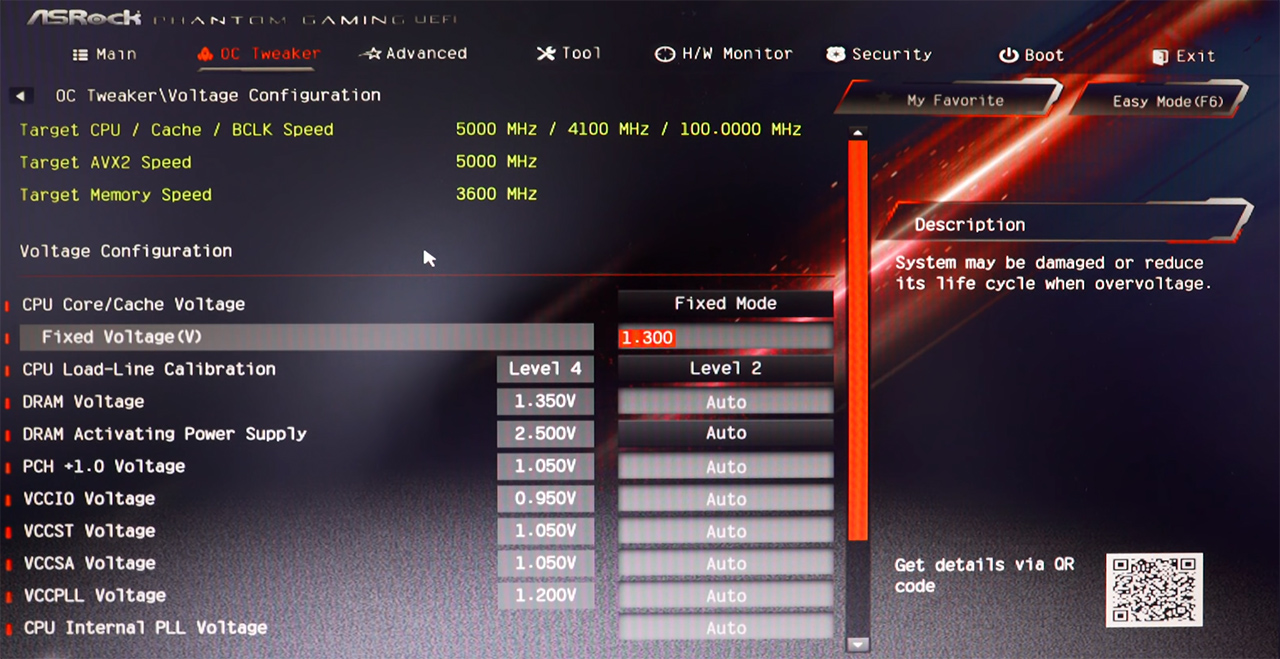

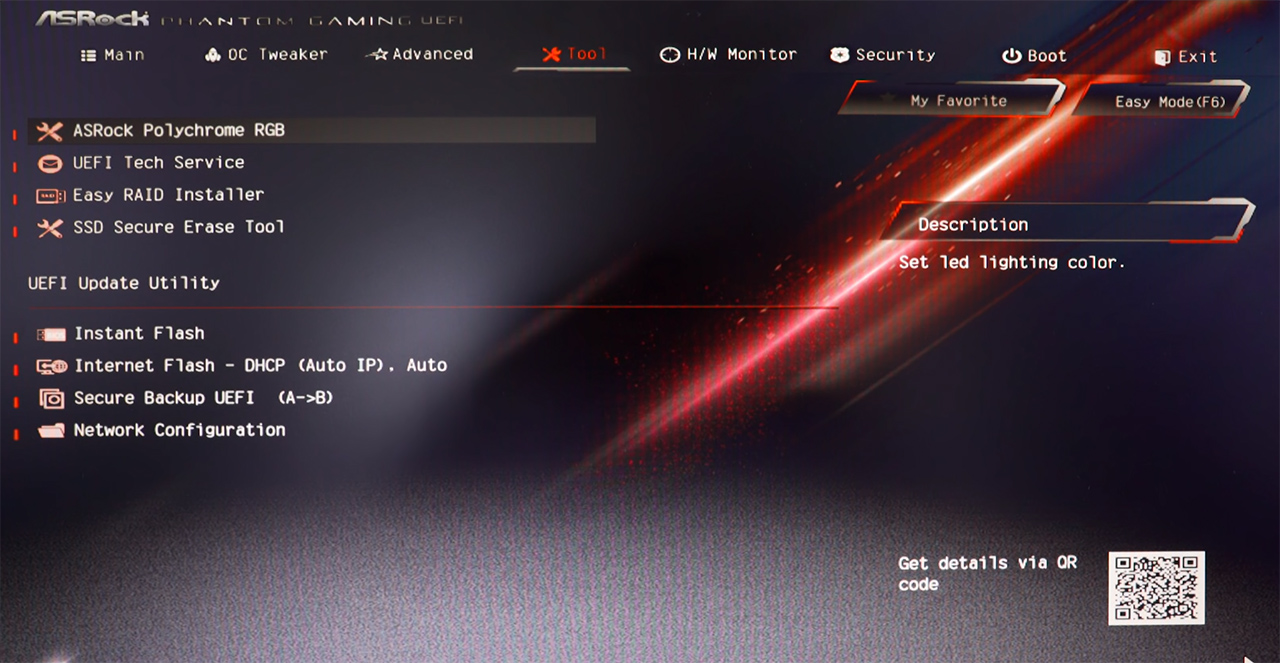

Tak więc w BIOS-ie pierwszą rzeczą, którą chcemy ustawić, jest CPU Ratio na stosunek „ALL CORE” bo przeciez wszystkie rdzenie chcemy podkręcić. W naszym przypadku jest to 50, które doprowadzi wszystkie nasze rdzenie do 5.0 GHz. Także jeśli BCLK jest ustawiony na „Auto”, dobrze jest ustawić go na „100,00”. Na tej samej stronie w BIOSie znajdziesz ograniczenia mocy i ograniczenia prądu. Płyty główne mają wbudowane ustawienia zasilania, które zdławią procesor – jeśli ustawimmy za dużo mocy. Aby wyłączyć te ustawienia, możesz maksymalnie wydłużyć „Limit mocy długiego czasu” (Long Duration Power Limit) i „Ograniczenie mocy krótkiego czasu” (“Short Duration Power Limit”.). Warto też zmaksymalizować „Limit prądu rdzenia procesora” (CPU Core Current Limit”), zwykle na maksa czyli 255,50 w naszym wypadku. W ustawieniach napięcia i mocy będziemy musieli mieć ustawione napięcie procesora VCore, my podpiliśmy do 1,30V. Warto także przetestować różne ustawienia kalibracji linii ładunkowej, tutaj mamy opcje od Level 1 do Level 5. No dobra, tym sposobem doszliśmy do testów, zobaczcie jak wypada zatem ta płyta główna w użyciu.



Podsumowując, ASRock Z390 Phantom Gaming SLI to niezwykle udana moim zdaniem konstrukcja – ciekawy wygląd, wysoka jakość, wszystkie niezbędne funkcje no i cena, która nie wpędzi nas w depresję po zaciągniętej na jej zakup pożyczce. ASRock idealnie połączyło w tej płycie wygląd (dopieszczony przez podświetlenie LED) z wszystkimi niezbędnymi funkcjami, a do tego nie podniosło ceny myśląc – „gracze zapłacą każdą cenę za bajery”. Płyta ta również bardzo łatwo podkręca procesor, tak więc dokupicie solidne chłodzenie, a 5.0Ghz to nie będzie problem.  Jeśli więc szukacie solidnej płyty, która dodatkowo wygląda bardzo ciekawie, kupując Z390 Phantom Gaming SLI  na pewno się nie zawiedziecie. Jedynie na dzień dzisiejszy jest ona ciężko dostępna w naszym kraju, ale to na dniach powinno się zmienić
